Номер 83-108-03 |
|
Наименование проекта Сверлильно-фрезерный станок с ситемой ЧПУ класса PCNC (с компьютерным управлением) |
|
Назначение Изготовление деталей; изучение резания, станков, технологии машиностроения, электроприводов, электроники, систем управления; получение навыков в работе на станках с ЧПУ; выполнение лабораторных, практических и научно-исследовательских работ |
|
Рекомендуемая область применения Мелкосерийное производство изделий малых и средних размеров из дерева, пластмасс, цветных металлов; подготовка кадров по станкам с ЧПУ |
|
Описание Результат выполнения НИР. Сверлильно-фрезерный станок с системой ЧПУ классаpcnc(с компьютерным управлением) предназначен для изготовления деталей из цветных металлов и сплавов, а также из пластмассы и дерева. Станок (см. рисунок) имеет три одновременно управляемые координаты, оснащенные следящими приводами. Приводы осуществляются от двигателей постоянного тока, система управления оснащена датчиками обратной связи по положению. Заготовка зажимается в зажимном приспособлении и может получать перемещения по двум перпендикулярным осям, то есть может быть реализована обработка заготовки по любой заданной траектории с линейной, круговой или сплайновой интерполяцией. Конечными звеньями перемещений являются пары винт-гайка.

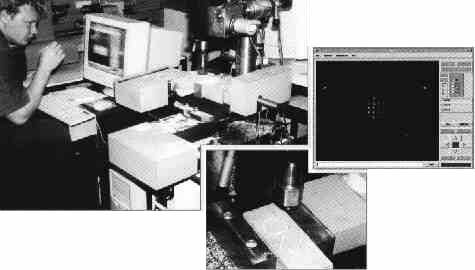

Сверлильно-фрезерный станок с системой ЧПУ классаpcnc(с компьютерным управлением) Управление приводами осуществляется от системы ЧПУ классаpcnc(компьютерное управление). Система управления обеспечивает программное бесступенчатое регулирование скоростей подач. В крестовом столе станка исполнения НСФ2-Ф4 по сигналу управляющей программы обеспечивается автоматизированный зажим заготовки. В состав поставки входят блок управления и системный блок компьютера. Программное обеспечение включает компьютерные имитаторы устройства ЧПУ и сверлильно-фрезерного станка. |
|
Преимущества перед известными аналогами Расширились технологические возможности при 3D-обработке |
|
Стадия освоения Опробовано в условиях опытной эксплуатации |
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|
Технико-экономический эффект Производительность повысилась на 80 %, гибкость - в 2 раза |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 08.08.2006 |
