Частное техническое решение, имеющее самостоятельное значение.

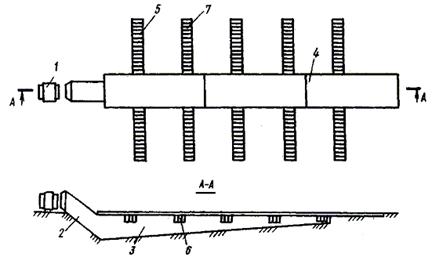

Разработано устройство для досушивания сельскохозяйственного растительного материала (см. рисунок), содержащее вентилятор 1 производительностью 45-50 тыс. м ³/ч, подсоединительный канал 2 (в сечении - квадрат 1200х1200 мм, длина - 2000 мм), основной (центральный) канал 3 в виде жесткой несущей конструкции с глухим мостовым перекрытием 4. Центральный канал имеет отверстия под дополнительные распределительные каналы 5 и снабжен заслонками 6. Перекрытия представляют собой плиты размером 6000x2000x180 мм. Для обеспечения равномерного давления по длине центральный и боковые распределительные каналы выполнены с уменьшением поперечного сечения по длине. Длина бокового распределительного канала равна 3400 мм, входное отверстие в боковой распределительный канал - 600x400 мм, расстояние между осями боковых распределительных каналов - 3000 мм. Боковые распределительные каналы сверху накрыты решетками 7.

сельскохозяйственного растительного материала

Устройство работает следующим образом. Предварительно в месте выращивания растений происходит скашивание и формирование стогов механизированным способом. Сформированные стога загружают на платформу стоговоза. Стоговоз (типа СП-60), двигаясь навстречу стогу платформой и включая конвейер, затягивает стог на платформу, затем грузят второй стог и транспортируют к каналу для сушки. Проезжая над распределительным каналом (перпендикулярно центральному), стоговоз оставляет стог на одной половине канала и, переезжая по мостовому перекрытию, оставляет второй стог на другой половине канала. Вентилятор создает поток воздуха, который проходит через подсоединительный канал, затем через центральный канал в распределительные каналы. По мере загрузки распределительных каналов стогами при помощи заслонок открываются или закрываются распределительные каналы.

Предлагаемое устройство по сравнению с прототипом позволяет высушить в 1,5 раза больше материала по объему, применяя типовой вентилятор. При этом при формировании стогов исключаются машины малой производительности и ручной труд. Использование же предлагаемого устройства позволяет использовать самозагружающийся и разгружающийся стоговоз, что повышает производительность труда.
