Результат выполнения конструкторской разработки.

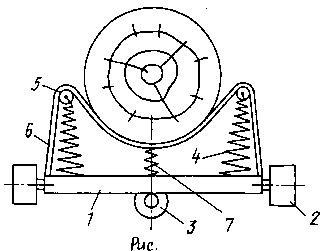

Сущность поясняется рисунком, где изображен общий вид траверсы для лесоматериалов с бревном.

Траверса для лесоматериалов содержит балку 1 с опорами, например катками 2, крепление тягового органа 3, седло в виде пружин 4 и опирающийся на них посредством роликов 5 гибкий элемент 6, концы которого закреплены на балке 1. Гибкий элемент 6 средней частью присоединен к балке 1 посредством стяжки, выполненной, например, в виде пружины 7, с предварительным напряжением, обеспечивающим натяжение гибкого элемента 6.

Траверса для лесоматериалов работает следующим образом.

Лесоматериалы подаются поштучно питателем на седла траверс, которые перемещаются тяговым органом вдоль фронта складирования на катках 2. Во время загрузки и транспортировки лесоматериал надежно фиксируется на седлах за счет копирования его поверхности гибким элементом 6. После разгрузки средняя часть гибкого элемента 6 удерживается относительно балки 1 посредством пружины 7. Это исключает спадание гибкого элемента 6 с роликов 5 при переходе траверс с верхних направляющих на нижние и движении по нижним направляющим. Предварительная деформация пружины 7 обеспечивает придание гибкому элементу 6 постоянной формы седла, необходимой для взаимодействия с лесоматериалом при его загрузке и транспортировании.

Предлагаемая конструкция траверсы для лесоматериалов позволяет повысить надежность в работе за счет исключения отказов и поломок седла траверсы в процессе эксплуатации по причине обрыва гибкого элемента и спадания его с роликов.
