Результат выполнения технологической разработки.

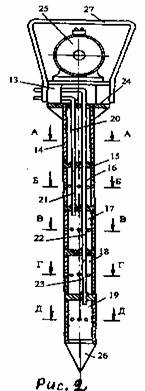

Устройство включает ресивер 1 (рис.1) с манометром 2, головной кран 3, от которого идет воздушная гребенка 4 с запорными кранами 5, 6, 7, 8, сочлененными с воздушными шлангами 9, 10, 11, 12, зонд 13, состоящий из трубы 14 (рис.2), разделенной на изолированные друг от друга с помощью переборок 15 четыре одинаковые перфорированные камеры 16, 17, 18, 19, четыре воздуховода (трубки) 20, 21, 22, 23, каждый из которых в местах пересечения с переборками 15 образует герметичное соединение, причем воздуховод 20 сообщается с камерой 16 через шланг 9, с которым он сочленен, и краны 5 и 3 с ресивером 1. Таким же образом воздуховоды 21, 22, 23 сообщаются с ресивером 1 с помощью соответствующих шлангов 10, 11, 12 кранов 6, 7, 8 и крана 3, площадки 24, жестко закрепленной на верхнем торце трубы 14, через которую пропущены воздуховоды 20, 21, 22, 23, вибратора 25, жестко сочлененного с верхним торцом трубы 14, наконечника 26, жестко закрепленного на нижнем торце трубы 14 и рукояти 27.

Способ определения степени загрязнения балластной призмы с помощью устройства осуществляется следующим образом.

Оттарированное на эталонных образцах загрязненного балласта устройство дооснащается передвижным компрессором (не показан), устанавливается на рабочую площадку автодрезины 28 (рис.1) и доставляется на перегон, где заранее намечены места исследования балластного слоя.

Зондирование осуществляется в следующем порядке.

Зонд 13 при включенном вибраторе 25 погружается в балластный слой до упора наконечником 26 в поверхность основной площади земляного полотна. В ресивер 1 компрессором нагнетается воздух (кран 3 закрыт) до давления, которое указано в инструкции, что контролируется по манометру 2 (рис.1). При определении степени загрязнения балласта, например, в верхнем слое (в пределах камеры 16) полностью открывается кран 5, после чего открывается кран 3 (пробковый) и одновременно оператором запускается секундомер, который останавливается в момент, когда манометр 2 покажет эталонную величину перепада давления в системе. По зарегистрированному отрезку времени по эталонному графику отсчитывается величина загрязнения балласта в процентах.

В описанном порядке определяется загрязненность балласта в остальных уровнях балластного слоя.
