Частное техническое решение, имеющее самостоятельное значение.

Сборное железобетонное перекрытие образовано из двух панелей 1(см. рис. 1) с поверхностной арматурой, в виде плоского стального листа 2, снабженного продольными анкерами 3, представляющими собой металлический уголок с наваренными к нему коротышами из арматуры периодического профиля. Номер уголка, диаметр арматуры коротышей и их количество определяются расчетом а зависимости от несущей способности плиты перекрытия и величиной предварительного напряжения в поверхностной арматуре.

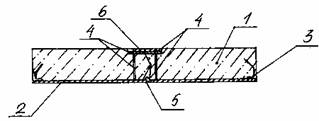

Рис. 1 Поперечный разрез перекрытия сборного железобетонного элемента

В четырех углах панелей 1 по линии их примыкания к друг другу расположены угловые анкерные устройства 4, представляющие собой стальную пластину с приваренными к ней и к нижней поверхностной арматуре 2 стержнями периодического профиля. Поверхностная арматура в месте примыкания панелей по всей длине примыкания снабжена замковым устройством в виде стоячего фальца 5, обеспечивающего надежное зацепление панелей между собой при создании в поверхностной арматуре предварительного напряжения и совместную работу панелей. При этом боковые грани примыкания панелей имеют ломаные поверхности, обеспечивающие создание предварительного напряжения в поверхностной арматуре в процессе укрупнительной сборки перекрытия.

Изготавливают единичную панель перекрытия следующим образом. На предприятии в опалубку (форму) укладывается плоский стальной лист 2 поверхностной арматуры с приваренными к нему продольными анкерами 3 и анкерными устройствами 4 и снабженный соответствующим элементом фальца 5. Затем в опалубку укладывается бетонная смесь по традиционной технологии.

Укрупнительную сборку двух панелей на строительной площадке осуществляют следующим образом. Две смежные панели устанавливают на сборочном стенде под углом, обеспечивающим сцепление элементов фальца 5 (см. рис. 2). Прикладывая вертикальную нагрузку на стык панелей, производят их поворот (т.А) до примыкания верхних участков ломаной поверхности.

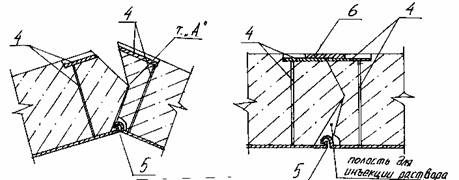

Рис. 2 Сопряжение плит

При этом за счет деформаций в плоском в плоском стальном листе поверхностной арматуры появляется предварительное напряжение величина которого будет зависеть от углов ломаных поверхностей панелей. Анкерные устройства 4 соединяют накладками 6 с помощью электросварки. В полость, образовавшуюся при повороте панелей, инъекцируют раствор на быстротвердеющем цементе. После набора раствором достаточной прочности укрупненные панели можно складировать или монтировать.
