Результат выполнения конструкторской разработки.

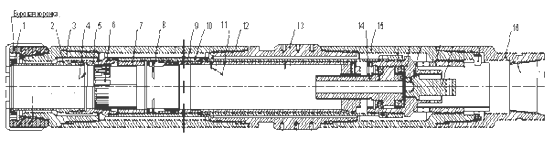

Керноотборник изоляционный содержит:

Корпус 12, включающий переводники 3; 15; 16 и центратор 13;

Кожух 10, к которому в нижней части присоединяется рычажковый кернорватель 8, а в верхней части к подвесной опоре.

Полость кожуха и керноприемника перед спуском КИ на забой заполняется изолирующим агентом (маслом), плотность которого меньше плотности бурового раствора.

Мембрана 4 не позволяет маслу изливаться в скважину при заполнении.

При бурении керн, входящий в кернроприемник, разрушает мембрану и вытесняет масло противотоком выбуриваемому керну.

Масло способствует уменьшению вибраций, действующих на керн, снижает трение о стенки керноприемника, исключает заклинку керна, предотвращая образование глинистой корки на его поверхности, а также обеспечивает свободный выход керна из керноприемника при извлечении.

Неподвижность керноприемника относительно керна при бурении обеспечивается подвесной опопрой. Посадка наконечника 2 на кольцо 1, установленное в корпус бурильной коронки, обеспечивает поступление бурового раствора на забой только через промывочные отверстия буровой коронки. Тем самым исключается размыв керна при бурении и сокращается время контакта керна с буровым раствором, что предохраняет керн от проникновения в него фильтрата бурового раствора на водной основе.

Контроль захода керна осуществляется регистраторами 11, размещенными в керноприемнике по высоте с интервалом 1 м, которые деформируются от воздействия керна по мере его поступления в керноприемник. Регистраторами могут быть деревянные палочки диаметром 2 мм, например, спички.

Отрыв и удержание выбуренного керна в керноприемнике происходит при помощи цангового 6 и рычажкового 8 кернорвателей.
