Результат выполнения технологической разработки.

Данная цепь состоит из узла заготовки, узла инструмента, звена настройки, выполненного в виде гидроцилиндра с поворотной линейкой.

В гидравлической цепи продольной подачи резьбофрезерного станка, включащей гидроцилиндр, связанный системой трубопроводов с узлами подачи заготовки и инструмента, дополнительно применяется гидравлический шаговый привод, состоящий из соединенных между собой системой трубопроводов генератора гидравлических импульсов, соединенного посредством приводного зубчатого колеса с приводом вращения заготовки и шагового гидродвигателя, осуществляющего через ходовой винт продольное перемещение суппурта с фрезерной головкой.

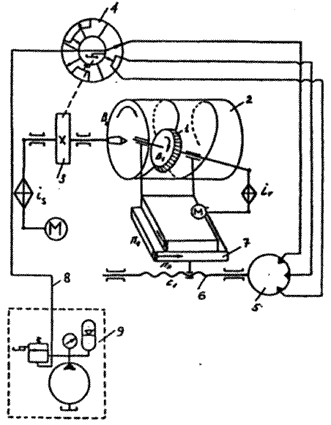

На чертеже представлена схема гидравлической цепи продольных подач резьбофрезерного станка. Цепь включает в себя инструмент 1, заготовку 2, на шпинделе которой закреплено зубчатое колесо 3, от которого получает вращение золотниковая втулка генератора гидравлических импульсов 4, соединенного системой трубопроводов с гидравлическим шаговым двигателем 5, кинематически связанного с ходовым винтом 6 и осуществляющего продольное перемещение суппорта 7 с фрезерной головкой, при этом рабочая жидкость к генератору гидравлических импульсов подводится по трубопроводу 8 от насосной установки 9.

Работа станка осуществляется следующим образом. Инструмент получает вращение от электродвигателя через звено настройки iv. Заготовка вращается от электродвигателя через звено настройки i _s. На шпинделе заготовки закреплено зубчатое колесо 3, приводящее во вращение золотниковую втулку с расчетным числом щелей генератора гидравлических импульсов 4, соединенного системой трубопроводов с гидравлическим шаговым двигателем 5, кинематически связанного с ходовым винтом 6 продольной подачи узла инструмента 7.
