Результат выполнения технологической разработки

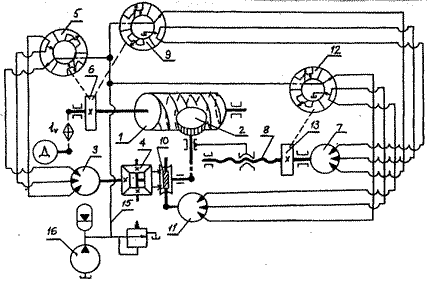

Станок включает в себя заготовку 1, совершающую вращательное движение от электродвигателя А через звено настройки i _v, инструмента 2, получающего вращение от гидравлического шагового двигателя 3 через центральную шестерню дифференциала 4 и управляемого от генератора гидравлических импульсов 5, золотниковая втулка с рабочими щелями которого получает вращение от зубчатого колеса 6, закрепленного на шпинделе заготовки, а продольное перемещение инструмента осуществляется от шагового гидродвигателя 7, выходной вал которого кинематически связан посредством ходового винта 8 с суппортом и управляемого генератором гидравлических импульсов 9, золотниковая втулка с рабочими щелями которого получает вращение от зубчатого колеса б, закрепленного на шпинделе заготовки; для получения заготовкой сложного двигателя формообразования, осуществляющего два движения - вращение заготовки и обкаточного резца, а также винтовое движение, то сложение этих двух движений происходит на заготовке через суммирующий механизм в виде дифференциала с коническими колесами, а вращение червячной шестерни 10 дифференциала осуществляется шаговым гидродвигателем 11, управляемым генератором гидравлических импульсов 12, вращение золотниковой втулки с рабочими щелями которого осуществляется от зубчатого колеса 13, закрепленного на ходовом винте продольного перемещения инструмента, при этом рабочая жидкость к генераторам гидравлических импульсов, соединенных системой трубопроводов с соответствующим шаговым гидродвигателем, подводится по трубопроводу 15 от насосной станции 16.

Работа станка осуществляется следующим образом. Вращение заготовки 1 осуществляется от электродвигателя Д через звено настройки iv.

Вращение инструмента 2 осуществляется от гидравлического шагового двигателя 3 через шестерню 4 и управляемого от генератора гидравлических импульсов 5, золотниковая втулка с рабочими щелями которого вращается от зубчатого колеса б, закрепленного на шпинделе заготовки, а продольное перемещение инструмента осуществляется от шагового гидравлического двигателя 7, выходной вал которого кинематически связан посредством ходового винта 8 с суппортом и управляемого генератором гидравлических импульсов 9, золотниковая втулка с рабочими щелями которого получает вращение от зубчатого колеса 6, закрепленного на шпинделе заготовки.

Поскольку заготовка участвует в двух исполнительных движениях - вращение заготовки и инструмента, а также вращение заготовки и поступательное движение инструмента, и эти движения происходят одновременно, а заготовка является общим звеном, одновременно принадлежащим обеим группам движений, то сложение этих двух движений происходит на заготовке через суммирующий механизм 4 в виде дифференциала с коническими колесами, а вращение червячной шестерни 10 дифференциала осуществляется шаговым гидродвигателем 11, управляемым генератором гидравлических импульсов 12, вращение золотниковой втулки с рабочими щелями которого осуществляется от зубчатого колеса 13, закрепленного на ходовом винте 14 продольного перемещения инструмента, рабочая жидкость к генераторам гидравлических импульсов подводится по трубопроводу 15 от насосной станции 16.
