Номер

70-023-03

Наименование проекта

Зубофрезерный станок с гидравлическими связями для нарезания некруглых зубчатых колес

Назначение

Упрощение конструкции внутренних кинематографических цепей, сокращение числа составляющих элементов и исполнительных шаговых гидродвигателей.

Рекомендуемая область применения

Предприятия металлообработки, станкостроительной промышленности машиностроенияя и др. отраслей для нарезания некруглых зубчатых колес с винтовыми и прямыми зубьями червячной фрезой

Описание

Результат выполнения технологической разработки

Зубофрезерный станок снабжен механизмом преобразования равномерного вращения гидравлического шагового двигателя, установленного в цепи, неравномерного линейного перемещения заготовки, в неравномерное поступательное движение стола с заготовкой, который выполнен в виде ходового винта, кинематически связанного с реечной передачей, взаимодействующей с кулачком.

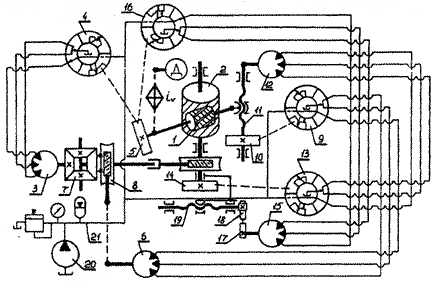

Станок включает в себя инструмент 1, совершающий вращательное движение от электродвигателя Д через звено настройки iv, заготовку 2, взаимодействующую с инструментом по цепи обката (деления) и получающую вращение от гидравлического шагового двигателя 3, кинематически связанного со шпинделем заготовки 2 и управляемого генератором гидравлических импульсов 4, золотниковая втулка с расчетным числом рабочих щелей которого получает вращение от приводного зубчатого колеса 5, жестко закрепленного на шпинделе инструмента, дифференциальное движение, необходимое для нарезания колес с косым зубом и обеспечивающий дополнительный поворот заготовки, осуществляется от гидравлического шагового двигателя б, кинематически связанного с заготовкой через суммирующий механизм 7, выполненный в виде дифференциала с коническими колесами, посредством червячной передачи 8 и управляемого генератором гидравлических импульсов 9, золотниковая втулка с расчетным числом рабочих щелей которого получает вращение от приводного зубчатого колеса 10, жестко закрепленного на ходовом винте 11 вертикальной подачи инструмента, осуществляемой гидравлическим шаговым двигателем 12, управляемого генератором гидравлических импульсов 13, золотниковая втулка с расчетным числом рабочих щелей которого получает вращение от приводного зубчатого колеса 14, жестко закрепленного на шпинделе заготовки, а радиальная подача заготовки, необходимая для нарезания некруглых зубчатых колес, осуществляется от гидравлического шагового двигателя 15, управляемого генератором гидравлических импульсов 16, золотниковая втулка с расчетным числом рабочих щелей которого получает вращение от приводного зубчатого колеса 5, шаговый гидравлический двигатель 15 кинематически связан со столом заготовки посредством механизма, преобразующего равномерное вращательное движение в неравномерное поступательное. Указанный механизм состоит из кулачка 17, зубчатой рейки 18 и ходового винта радиального перемещения стола 19. Рабочая жидкость к вышеупомянутым генераторам гидравлических импульсов подводится от насосной станции 20 по трубопроводу 21.

Станок работает следующим образом. Вращение инструмента 1 осуществляется от электродвигателя Д через звено настройки i v и связано с вращением заготовки цепью обката, включающей в себя гидравлический шаговый двигатель 3, управляемый генератором гидравлических импульсов 4, золотниковая втулка которого получает вращение посредством приводного зубчатого колеса 5 от шпинделя инструмента 1, а дифференциальное движение, необходимое для нарезания колес с косым зубом и обеспечивающее дополнительный поворот заготовки, осуществляется от гидравлического шагового двигателя 6, кинематически связанного с заготовкой через суммирующий механизм 7, посредством червячной передачи 8 и управляемого генератором гидравлических импульсов 9, золотниковая втулка которого получает вращение от приводного зубчатого колеса 10, вертикальная подача инструмента осуществляется ходовым винтом 11, получающим вращение от гидравлического шагового двигателя 12, управляемого генератором гидравлических импульсов 13, золотниковая втулка которого вращается от приводного зубчатого колеса 14, а радиальное перемещение стола с заготовкой осуществляется от гидравлического шагового двигателя 15, управляемого генератором гидравлических импульсов 16, золотниковая втулка которого приводится во вращение приводным зубчатым колесом 5; шаговый двигатель 15 кинематически связан со столом заготовки посредством механизма, преобразующего равномерное вращательное движение в неравномерное поступательное движение, который состоит из кулачка 17, зубчатой рейки 18 и ходового винта радиального перемещения стола 19.

Преимущества перед известными аналогами

Отличается тем, что механизм преобразования равномерного вращения гидравлического шагового двигателя выполнен в виде ходового винта, кинематически связанного с реечной передачей, взаимодействующей с кулачком.

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Упрощена конструкция внутренних кинематических цепей, сокращено число элементов и исполнительных шаговых гидродвигателей, на 22-25% повысилась точность обработки, на 24% снизилась металлоемкость станка.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

11.03.2003
