Результат выполнения конструкторской разработки.

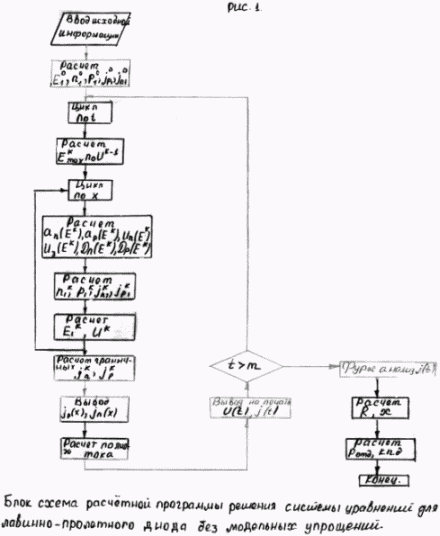

решения системы представлены на рисунке.

На первом этапе работы программы осуществляется ввод исходной информации, ее обработка и определение границ рабочих массивов (блок 1). На основании исходных данных рабочие массивы заполняются своими начальными значениями (блок 2). Заполнение массива напряженности электрического поля происходит в рабочем цикле (блок 4).

Программа может рассчитывать значение коэффициентов ударной ионизации, коэффициентов диффузии и дрейфовых скоростей носителей тока по соответствующим формулам (блок 6). Блок 7 реализует в соответствии с разностной схемой расчет на данном уровне концентраций и плотностей токов. После расчета концентраций по всему х-слою рассчитывается плотность тока. Далее рассчитывается напряженность поля в соответствующих точках (блок 8), одновременно определяется падение напряжения. Цикл по расстоянию осуществляется переход от одного уровня к другому по всему слою ( s_р, s_n). Цикл по времени реализует переход от одного временного слоя к другому. Расчет идет на целое число периодов и ограничен начальным условием. После выхода из цикла по расстоянию рассчитывается значение граничных токов jp(t), jn(t) (блок 9). Через промежутки времени t =p/w на печать вводятся зависимости:

jp (x,nЧp/w), jn (x,nЧp/w), e (x,nЧp/w)

(блок 10). На каждом временном шаге в точке Е _max вычисляется значение полного тока (блок 11), блок 12 осуществляет вывод на печать v(t) и j(t). Блок 14 реализует гармонический анализ полученных результатов. Далее проводится расчет активной ( r) и реактивной (Х) составляющих полного сопротивления диода, мощности, отдаваемой в нагрузку, блоки 15 и 16.
