Номер 68-018-03 |
|||
|
Наименование проекта Система электропитания на основе альтернативных источников энергии |
|||
|
Назначение Для обеспечения электроэнергией холодных агрегатов, средств вычислительной техники и связи, а также других потребителей энергии переменного тока суммарной мощностью до 1000 В |
|||
|
Рекомендуемая область применения Система актуальна и рентабельна для снабжения электроэнергией устройств связи и жизнеобеспечения удаленных от сети центрального распределения энергии фермерских хозяйств, постов ГАИ, геологоразведочных партий, туристических комплексов и баз отдыха. |
|||
|

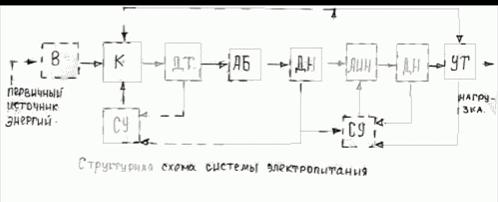

Описание Описание к ИЛ 68-018-03 Результат выполнения конструкторской разработки. На рисунке 1 показана структурная схема разработанной системы электропитания. В - неуправляемый выпрямитель; К - транзисторный ключ; СУ - система управления; ДТ - датчик тока; АК - аккумуляторная батарея; ДН - датчик напряжения; АИН - автономный инвертор напряжения; УТ - узел тестирования состояния нагрузки. Выпрямитель «В», транзисторный ключ «К» с датчиком «ДТ» и «ДН» образуют устройства заряда аккумуляторной батареи «АБ». Заряд осуществляется стабилизированным постоянным током, используется частотное регулирование тока с помощью ключа «К». Основу системы электропитания составляет автономный инвертор напряжения «АИН», преобразующий постоянное напряжение 24 В в переменное 230 В, 50 Гц. Силовая схема инвертора выполнена на основе биполярных транзисторных ключей по схеме инвертора с нулевым выводом трансформатора. Выбор системы и рабочей частоты инвертора обусловлен простотой построения силовой схемы и системы управления, надежностью и стоимостью комплектующих деталей. Включение и выключение «АИН» осуществляется автоматически в зависимости от состояния нагрузки. Состояние нагрузки контролирует узел тестирования нагрузки «УТ», который включает инвертор только при подключении нагрузки и выключает если нагрузка отключилась или произошло короткое замыкание в ее цепи. Анализ состояния нагрузки происходит при выключенном инверторе, путем пропускания через нагрузку постоянного тока малой величины.
|
|||
|
Преимущества перед известными аналогами Конструктивно система выполнена в одном корпусе из функционально законченных модулей. Такая конструкция повышает гибкость системы, расширяет возможность ее модернизации и области применения. |
|||
|
Стадия освоения Опробовано в условиях опытной эксплуатации |
|||
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|||
|
Технико-экономический эффект Позволяет экономить дорогую энергию аккумуляторных батарей на 25%. |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 05.02.2003 |
