Результат выполнения конструкторской разработки.

Рулонный безременный подборщик ПР-200 производит:

подбор валков сена естественных и сеяных трав или соломы;

прессованиев тюки цилиндрической формы рулоны с последующей обмоткой шпагатом.

Для ускорения сушки сена пресс-подборщик можно использовать для вспушивания валков.

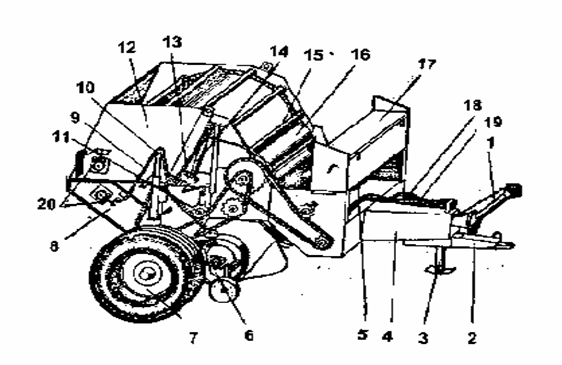

Пресс-подборщик состоит из следующих составных частей:рамы4(см.рисунок) с колесным ходом7, камеры прессования, имеющей верхнюю 12 и нижнюю 8 части, механизма прессования, содержащего два контура, расположенные на верхней и нижней частях камеры прессования 15, верхнего вальца 16, подборщика 6, обматывающего аппарата 5, карданной передачи 1, гидросистемы 18 и электрооборудования 19.

Кроме того, в состав пресс-подборщика входят спица 2, опора спицы 3, тяга 9, домкрат 10, натяжник 11, фиксатор 13 и гидроцилиндры 14.

Пресс-подборщик является полуприцепной машиной без рабочего места оператора и управляется из кабины трактора

Пресс-подболрщик агрегатируется с тракторами класса 0,6-1,4 тс.

Подъем и опускание верхней части прессовальной камеры подборщика осуществляются с помощью гидросистемы, управляемой гидрораспределителем трактора.

Для информации об окончании формирования рулона, а также включения и выключения двигателя, подачи шпагата служит пульт управления. Пульт управления крепится в кабине трактора.

Для получения качественного рулона сена, его хорошей сохранности необходимо, чтобы влажность прессуемой массы составляла 20-22%.

Для уменьшения потерь прессуемого материала при уборке бобовых культур, а также качественного формирования рулона на мелкой пересушенной соломе прессование рекомендуется проводить в утреннее и вечернее время.

Пресс-подборщик работает следующим образом.

При прессовании агрегат ведут таким образом, чтобы валок проходил между колес трактора и следят за сигнализатором о достижении заданной плотности на пульте управления. После получения сигнала, не останавливая агрегата, нажимают на пульте управления кнопку включения электродвигателя механизма подачи шпагата и держат ее до захвата шпагата рулоном. При захвате шпагата рулоном начинает двигаться поводок, при достижении которым крайне правого положения, останавливают агрегат, не выключая вал отбора мощности. По окончании обмотки и обрезки шпагата ножом открывают прессовальную камеру рукояткой распределителя. После выгрузки рулона сена камеру закрывают.

Шаг обмотки выбирают в зависимости от вида прессуемой массы, ее влажности и других факторов, исходя из условий качественной обмотки при минимальном расходе увязочного материала.

Пресс-подборщик оборудован устройством, обеспечивающим пропускание валка сена через подборщик и часть прессующего рабочего органа, производят таким образом его ворошение (вспушивание). Это делается при неравномерной сушке валков, когда необходимо при проведении операции прессования проворошить более влажные участки поля. В этом случае технологический процесс заготовки сена будет осуществляться путем прессования его из валков с выборочным (в зависимости от влажности сена) ворошением путем перевода пресс-подборщика на режим работы с открытой прессовальной камерой.
