Результат выполнения технологической разработки

В цепи деления связывающей между собой вращение заготовки с вращением инструмента, и в цепи продольной подачи, связывающей в определенной зависимости вращение заготовки с продольным перемещением узла инструмента, применяются гидравлические шаговые двигатели, каждый из которых управляется от отдельного генератора гидравлических импульсов. Передаточное отношение между заготовкой и инструментом зависит от соотношения частот гидравлических импульсов, подаваемых от генератора гидравлических импульсов, золотниковая втулка с рабочими щелями которого получает вращение от шестерни, закрепленной на шпинделе заготовки, обеспечивая тем самым жесткую кинематическую связь между вращением инструмента, а продольное перемещение инструмента осуществляется от шагового гидродвигателя, вращающего ходовой винт продольной подачи, причем жесткая кинематическая связь между вращением заготовки и продольным перемещением инструмента осуществляется благодаря тому, что вращающаяся золотниковая втулка с рабочими щелями генератора гидравлических импульсов, управляющего шаговым гидродвигателем продольной подачи получает движение от шестерни, жестко связанной со шпинделем заготовки через червячную передачу.

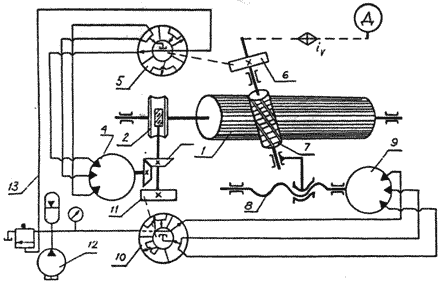

Цепь состоит из заготовки 1, совершающей вращательное движение через червячную пару 2, коническую передачу 3 от шагового гидродвигателя 4, управляемого генератором гидравлических импульсов 5, золотниковая втулка с расчетным числом рабочих щелей которого получает вращение от шестерни 6, закрепленной на шпинделе инструмента 7, продольное перемещение которого осуществляется от ходового винта продольной подачи 8, получающего вращение от гидравлического шагового двигателя 9, управляемого от генератора гидравлических импульсов 10, золотниковая втулка с рабочими щелями которого приводится во вращение от шестерни 11, жестко связанной со шпинделем заготовки, при этом рабочая жидкость для получения импульсов давления в генераторы гидравлических импульсов поступает от насосной установки 12 по трубопроводу 13.

Работа станка осуществляется следующим образом. Главное движение - вращение инструмента (червячной фрезы) осуществляется от электродвигателя d через звено настройки.

Цепь деления (обката), связывающая вращение инструмента с вращением заготовки, осуществляется от шагового гидродвигателя 4, управляемого генератором гидравлических импульсов через коническую передачу 3 и червячную пару 2.
