ИННОВАЦИИ БИЗНЕСУ

Результат выполнения конструкторской разработки.

Все узлы и комплектующие изделия установки монтируются на столе пылезащитном монтажном СМ - 4.

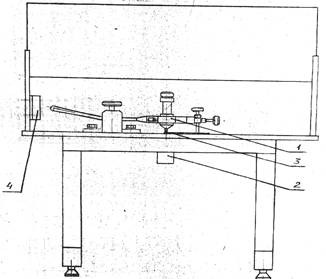

Рабочий блок состоит из блока нанесения компаунда 1 (см. рисунок), привода 2 для вращения рабочих гнезд 3 и элемента управления 4.

Для переналадки на разные типы выпрямительных элементов, отличающихся друг от друга диаметром, толщиной и геометрическими размерами фаски, предусмотрены сменные гнезда, а для более быстрой подготовки установки к работе - комплект сменных запасных емкостей под компаунд.

Блок управления включает в себя запорные переключающие и регулирующие устройства, электрическую схему управления параметрами в ручном и автоматическом режимах.

Нанесение компаунда на фаску выпрямительного элемента производится при скорости вращения столика 2-10 об/мин.

Подготовленный к защите выпрямительный элемент помещают в углубление в гнезде. При подводе емкости с компаундом к выпрямительному элементу срабатывает микропереключатель, находящийся под столешницей, и происходит включение вращения столика с выпрямительными элементами. Затем переключением переключателя подается команда на подачу сжатого воздуха или азота в емкость с компаундом и компаунд через сопло начинает подаваться на фаску вращающегося выпрямительного элемента. Одновременно с выключением подачи компаунда происходит включение реле времени, которое по истечении установленного отрезка времени автоматически подает команду на прекращение подачи сжатого воздуха (азота) в емкость с компаундом, после чего подача компаунда на выпрямительные элементы прекращается.

При отводе рукоятки, на которой закреплена емкость с компаундом, в исходное положение вращение столика прекращается и выпрямительный элемент снимается со столика.
