Номер 47-049-03 |
|||
|
Наименование проекта Обрубочный штамп |
|||
|
Назначение Обрубка деталей типа ребер, косынок, планок |
|||
|
Рекомендуемая область применения Заготовительные операции в машиностроении |
|||
|

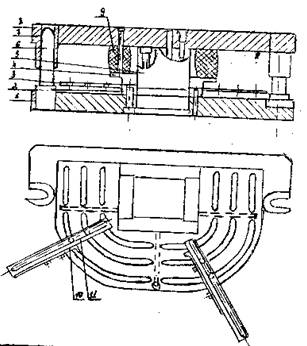

Описание Результат выполнения конструкторской разработки. Блок штампа состоит из нижней 1 (см. рисунок) и верхней 8 плит, соединенных направляющими колонками 6 и втулками 7. Пакет штампа крепится к блоку и содержит матрицу 2, плиту опорную 3, пуансон 5. Прижим 4 и резиновый буфер 9 служат для предотвращения гибки детали при обрубке. Установка и регулирование обрубаемой детали до необходимого размера осуществляется за счет упоров 10, 11. Упор 10 устанавливают в паз упора 11 со шкалой деления 1 мм. Упор 11 устанавливают в пазы опорной плиты с градуированной шкалой деления 1 0.
Деталь вырубают из полосы шириной 65 мм, которая подается в зону резания до упора 10. При движении ползуна сверху вниз полоса прижимается прижимом, затем за счет пуансона и матрицы вырубается. |
|||
|
Преимущества перед известными аналогами Уменьшился процент потерь материала |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|||
|
Технико-экономический эффект Производительность труда повысилась в 1,4 раза |
|||
|
Возможность передачи за рубеж За рубеж не передаётся |
|||
|
Дата поступления материала 16.05.2003 |
