Описание к ИЛ № 42-053-03

Данная работа является результатом выполнения конструкторской разработки.

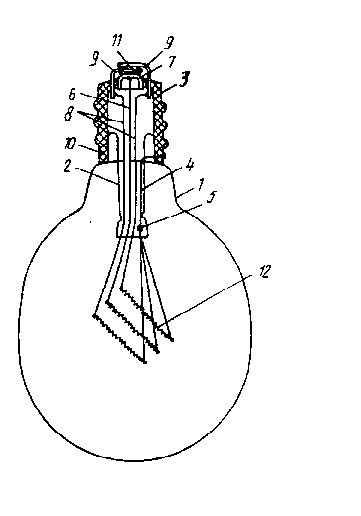

Электролампа (см. рисунок) содержит стеклянную колбу 1, стеклянную трубчатую подвеску 2, металлический цоколь 3, цокольный основной электрод 4, разветвление цокольного электрода на дополнительные электроды различных цепей накала 5, центральный основной электрод 6, металлический контактный колпачок 7, дополнительные запасные электроды 8, пластинчатые металлические контакты 9, электроизоляционное пластиновое уплотнение цоколя 10, электроизоляционную закладную прокладку 11, высокоомные нити накала 12.

Комбинированная электролампа

Лампы накаливания оснащаются дополнительными запасными электроцепями накаливания. Гибкий контакт в виде пластинки одного из двух электродов электроцепи выводят на верхний торец цоколя лампы путем пронизывания пластикового электроизоляционного наполнителя в цоколе лампы. Подогнув друг на друга контакты укладывают в пачку, через электроизоляционные закладные прокладки с прижатием их к контактному колпачку основного электрода.

Второй электрод, задействованный через металлический цоколь, разветвляется своими отростками на количество запасных нитей накала. Включение по очереди или всех одновременно цепей накала осуществляется путем удаления из-под гибких контактов закладных электроизоляционных прокладок.
