Универсальный гибочный стан

Назначение

Для гибки деталей из плоской заготовки - металлической полосы.

Рекомендуемая область применения

Машиностроение

Описание

Описание к ИЛ № 42-045-03

Данная работа является результатом выполнения конструкторской разработки.

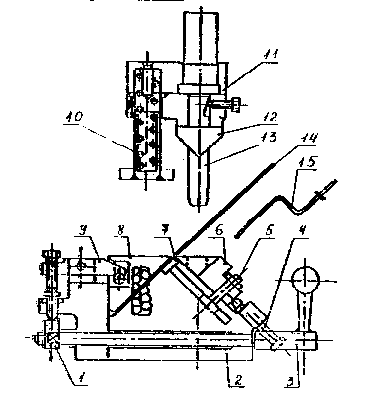

Штамп (см. рисунок) состоит из основания 2, на котором закреплены валик 3 с рукояткой, упор 6 с прижимом 8, коромысло 9, кулачок 1, прижимы 10 и 11, пуансон 12, шток 13 и накладка 7.

Универсальный гибочный штамп

Штамп работает следующим образом. Заготовка 14 вставляется в фиксатор и посредством вращения рукоятки валика, воздействующего на кулачок и коромысло, надежно фиксируется прижимом 8.

При ходе ползуна пресса вниз, заготовка фиксируется прижимом 10, а пуансон сгибает ее на необходимый угол. Готовая деталь 15 снимается со штампа.

Высота подсечки в процессе гибки обеспечивается наличием упора и фиксируется в необходимом положении болтами 4 и 5. Размер подсечки минимальный и равен толщине материала. При необходимости изменение радиуса гибки применяются сменные элементы - пуансон и накладка.

Преимущества перед известными аналогами

Сокращено чимсло переходов

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

На 25,4% улучшилось качество выпускаемых деталей.

Возможность передачи за рубеж

За рубеж не передаётся

Дата поступления материала

19.03.2003
