Сварная составная двутавровая балка

Назначение

Для применения в качестве ригелей рам промзданий, в конструкциях балочных клеток, перекрытий и покрытий, транспортных эстакад

Рекомендуемая область применения

Строительство

Описание

Результат выполнения конструкторской разработки

Балка включает (см. рис.) горизонтальные полки 1, вертикальную стенку 2, поперечные ребра жесткости 3, приваренные к стенке и полкам сварными швами 4.

По всей длине полок в середине ширины прострагиваются пазы. Они фиксируют стенку в проектном положении и обеспечивают ее устойчивость из плоскости балки. Сварные швы, соединяющие ребра жесткости с полками и стенкой, не доводятся до угла не менее чем на 2 см с обеих сторон, обеспечивая свободное взаимное проскальзывание стенки и полок.

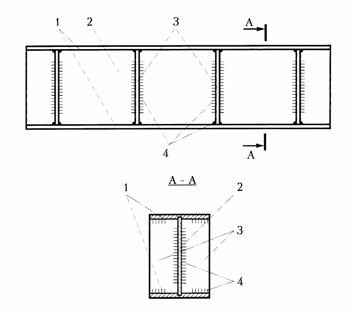

Рис. Вид сбоку и поперечный разрез составной балки.

Преимущества перед известными аналогами

Шарнирное соединение стенки с полками. Такое соединяет устраняет краевой эффект при возможном кручении полки из-за случайных эксцентриситетов вертикальной нагрузки

Стадия освоения

Опробовано в условиях опытной эксплуатации

Результаты испытаний

Показали надежность эксплуатации балки

Технико-экономический эффект

Материалоемкость уменьшилась на 7%

Возможность передачи за рубеж

За рубеж не передаётся

Дата поступления материала

25.04.2003
