Номер

29-230-03

Наименование проекта

Откидной кондукторный блок для спуска и подъема керноприемника

Назначение

Совершенствование спуско-подъемных операций с керноприемником при бурении

Рекомендуемая область применения

Геофизические и другие исследования в скважинах, а также на изыскательских работах под гражданское строительство

Описание

Описание к ИЛ № 29-230-03

Результат выполнения конструкторско-технологической разработки.

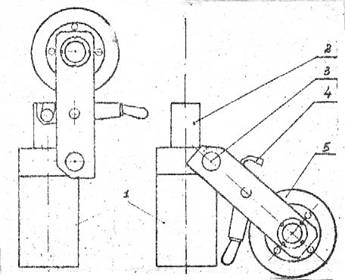

Откидной блок состоит (см. рис.) из следующих деталей: ролика 5, шарнирного устройства 3, защелки 4, направленного патрубка 2 и основного патрубка 1.

Последовательность работы с блоком следующая. После прекращения бурения и отвода станка от устья скважины на верхнюю муфту находящейся в скважине бурильной колонны надевается кондукторный блок, при этом ролик с помощью защелки фиксируется над устьем. Затем в скважину опускается ловитель, трос которого через ролик протягивается к барабану специальной лебедки, «Пойманный» керноприемник поднимается к устью скважины. В это время ролик блока, чтобы не мешать дальнейшему подъему, отводится от устья, а керноприемник с ловителем подхватывается полуавтоматическим элеватором и извлекается из скважины.









































Рис. Откидной кондукторный блок

Преимущества перед известными аналогами

Шарнирное устройство и защелка позволяют быстро без дополнительных затрат времени отводить ролик блока от устья скважины и снова надежно крепить его над устьем с помощью защелки

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике блока

Технико-экономический эффект

Повышение производительности труда в 2, 5 раза

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

15.05.2003
