Результат выполнения конструкторско-технологической разработки.

В качестве критерия липкости использовали условный показатель, равный времени, в течение которого происходит разрушение клеевого слоя под действием нормально направленной постоянной нагрузки.

Прибор (см. рис) конструктивно состоит из адгезионной головки, блоков питания, управления и отчета временных интервалов, смонтированных в одном корпусе. На передней панели прибора расположены тумблер включения прибора в сеть, индикатор включения прибора, блок светодиодных индикаторов и кнопка «Пуск».

Прибор работает следующим образом, при нажатии на кнопку «Пуск» на катушку электромагнита 3 с блока управления поступает постоянный ток напряжением 24 В. Под воздействием возбуждаемого электромагнитного поля шток 4 с нижним по схеме диском 5, на торцовую поверхность которого нанесен слой испытываемого клея, перемещается вверх до соприкосновения с верхним по схеме диском 5. При этом перекрывается поток ИК-излучения от излучающего светодиода 2 на приемник излучения 1, питание электромагнита 3 выключается и включается электронный секундомер 7.

После отключения питания катушки электромагнита 3 шток 4 с нижним по схеме диском 5 удерживается в верхнем положении силами когезии клеевого слоя. С течением времени происходит разрушение клеевого слоя. Шток 4 возвращается в первоначальное положение и ИК-излучение от источника попадает на приемник излучения 1, что приводит к остановке отсчета времени секундомером 7.

Сброс показаний электронного секундомера 7 осуществляется автоматически при нажатии кнопки «Пуск».

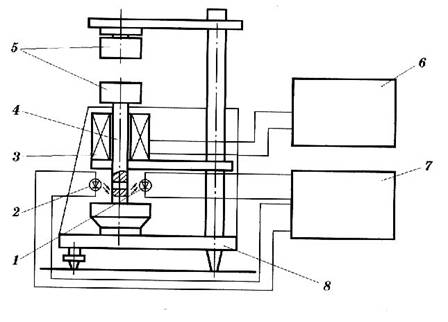

Рис. Принципиальная схема липкомера:

1 - приемник излучения;

2 - излучающий ИК-светодиод;

3 - катушка электромагнита;

4 - шток;

5 - диски;

6 - блок управления;

7 - электронный секундомер;

8 - основание.
