Номер

29-218-03

Наименование проекта

Агрегат пайки волной припоя

Назначение

Автоматизированная пайка печатного монтажа радиоэлектронной аппаратуры

Рекомендуемая область применения

Радиоэлектронная, электротехническая промышленности, приборостроение в составе механизированной линии монтажа печатных плат

Описание

Описаник к ИЛ № 29-218-03

Результат выполнения конструкторско-технологической разработки.

Агрегат создан на основе магнитогидродинамического (МГД) волнообразователя с винтовым проточным трактом.

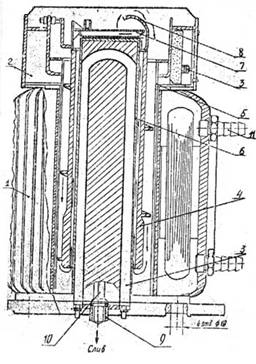

Агрегат состоит (см. рис.) из статора 1 трехфазного асинхронного двигателя, ванны 2, электронагревателя 3, сердечника винтового 4, цилиндра 5, кожуха 6 для нагревателей, сита 7, чаши 8, патрубка 9 для слива припоя, болта 10, штуцера 11 для подключения пневмосети. Заправка ванны производится припоем в расплавленном состоянии.

Рис. Агрегат пайки волной припоя

Преимущества перед известными аналогами

Отличается малыми потерями припоя за счет его уменьшенного окисления, малой энергоемкостью и высокой эффективн-тью действия, легкой регулировкой основных параметров технологич-го процесса, небольшими габаритными размерами и металлоемкостью

Стадия освоения

Внедрено в производство

Результаты испытаний

МГД МГД дает возможность создания гидравлического напора жидкого металла с помощью вращающегося поля без каких - либо механическиъх преобразований

Технико-экономический эффект

Повышение эффективности работы аппарата в 3, 5 раз

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

13.05.2003
