29-216-03

Наименование проекта

Шарнирно-рычажное устройство поперечного перемещения сварочной головки

Назначение

Поперечное перемещение сварочной головки при сварке протяженных швов по копиру

Рекомендуемая область применения

Сварочное производство предприятий машиностроения, судостроения, металлургии с целью использования на стендах сварки продольных швов двутавров переменного сечения

Описание

Результат выполнения конструкторско-технологической разработки.

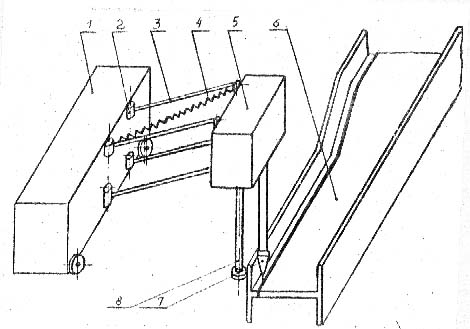

Устройство (см. рис.) состоит из тележки 1, перемещающейся по рельсовому пути, сварочной головки 5 с копирующим роликом 8 и сварочной горелкой 7. Сварочная головка связана с тележкой с помощью шарниров 2 и связей 3. Поджатие копирующего ролика к потолку двутавра 6 осуществляется с помощью пружины 4.

При продольном перемещении тележки ролик прокатывается по полке балки, копируя ее изгибы и обеспечивая направление сварочной головки по сварному шву изделия.

Рис. Шарнирно-рычажное устройство поперечного перемещения сварочной головки

Преимущества перед известными аналогами

Применение устройства позволило обеспечить надежное направление сварочной головки по шву при малом усилии поджатия; уменьшить усилие, прилагаемое сварщиком при установке сварочной горелки в начало шва

Стадия освоения

Внедрено в производство

Результаты испытаний

Обеспечивается стабильная работспособность при эксплуатации

Технико-экономический эффект

Повышение качества сварки в 2, 5 раза

Возможность передачи за рубеж

За рубеж не передаётся

Дата поступления материала

13.05.2003
