Номер 29-213-03 |
|||
|
Наименование проекта Стрела лесозаготовительной машины |
|||
|
Назначение Конструкция разработана с целью повышения надежности стрелы в работе |
|||
|
Рекомендуемая область применения Использование в технике лесной промышленности |
|||
|
Описание

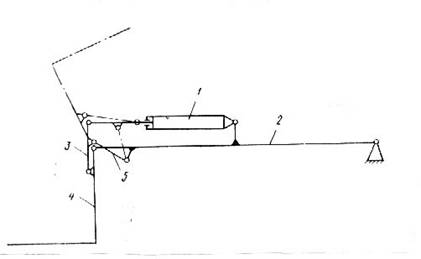

Описание к ИЛ № 29-213-03 Результат выполнения конструкторско-технологической разработки. Стрела состоит (см. рис.) из силового цилиндра 1, один конец которого шарнирно соединен с поворотной балкой 2, а другой - с тягой 3, связывающей силовой цилиндр с рабочим органом 4. В средней своей части тяга 3 шарнирно соединена с рычагом 5, второй конец которого шарнирно прикреплен к поворотной балке 2. Поворот рабочего органа осуществляется следующим образом. При движении штока силового цилиндра 1 усилие от него передается на конец тяги 3, которая, опираясь на рычаг 5, вторым концом приводит во вращение рабочий орган 4. Во время движения тяги рычаг, поворачиваясь, обеспечивает плечо действия тяги относительно оси вращения рабочего органа.
Рис. Стрела лесозаготовительной машины |
|||
|
Преимущества перед известными аналогами В предлагаемой конструкции привод рабочего органа снабжен качающимся рычагом, один конец которого шарнирно соединен со средней частью тяги, а другой - с поворотной балкой |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Обеспечивается стабильная работоспособность при эксплуатации |
|||
|
Технико-экономический эффект Повышение производительности работ:сокращениие простоев лесозаготовительных машин в 2,5 раза |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 13.05.2003 |
