ПОДРОБНАЯ ИНФОРМАЦИЯ
Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.
|
Номер 29-212-03 |
|||
|
Наименование проекта Гравитационное переводное устройство |
|||
|
Назначение Перегрузка упакованных холодильников с транспортного напольного цепного конвейера на поперечные гравитационные (наклонные) рольганги |
|||
|
Рекомендуемая область применения Машиностроение и др. отрасли промышленности, где требуется перегрузка штучных грузов ящичного типа с транспортных напольных конвейеров на поперечные транспортные устройства |
|||
|
Описание
Описание к ИЛ № 29-212-03 Результат выполнения конструкторско-технологической разработки. Устройство (см. рис.) состоит из роликовой секции 3, качающейся в вертикальной плоскости в пределах 20 ё 25 °, встроенной в напольный конвейер, криволинейной роликовой секции 1, которая обеспечивает плавный перевод груза с качающейся секции 3 на поперечное транспортное устройство, пневмодомкрата 6, двух механизмов 2 и 4 включения путевых конечных выключателей типа ВПК 2112, воздухораспределителя 5, пульта управления 7. Груз, перемещаясь по напольному конвейеру, попадает в рабочую зону переводного устройства и включает в себя конечный выключатель 4, который включает воздухораспределитель, а посредством его и пневматический домкрат. Домкрат поворачивает качающуюся секцию в положение «вверх», тем самым, снимая груз с напольного конвейера и придавая ему наклонное положение. Груз скатывается на криволинейную секцию, по ходу нажимая на флажок механизма 2 конечного выключателя. Переключается воздухораспределитель, вследствие чего домкрат возвращает качающуюся секцию в исходное положение «низ».

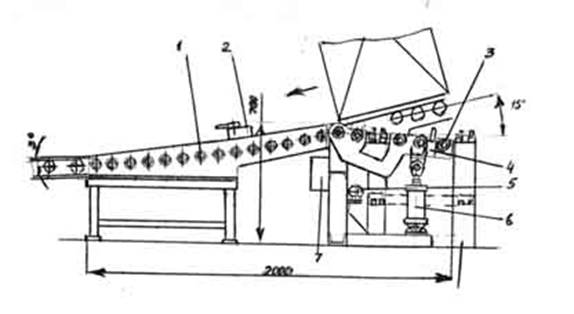

Рис. Гравитационное переводное устройство |
|||
|
Преимущества перед известными аналогами Исключается ручной труд при перегрузке холодильников с напольного конвейера на рольганги |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Соответствует технической характеристике устройства |
|||
|
Технико-экономический эффект Повышение производительности работ в 2,3 раза |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 12.05.2003 |
