Описание к ИЛ № 29-191-03

Результат выполнения конструкторско-технологической разработки.

Анкер (см. рис.) состоит из трубчатого стержня 1, двух сердечников 2 и 3, один из которых установлен в устье стержня, а другой в его глубиной части. Сердечники выполнены с конусностью. Сердечник 3 имеет продольный осевой канал 4. В глубинной части стержня установлена трубчатая вставка 5, в канал которой вставлен наконечник сердечника 2.

Способ заглубленной установки трубчатого анкера осуществляется следующим образом. При разборке рудного пологопадающего месторождения с использованием системы разработки слоями по восстанию при отработке подкровельного слоя 6 руды из выработанного пространства пробуривают шпур 7, по руде длиннее трубчатого анкера с перебуром пород кровли 8. Длину участка перебура пород кровли принимают равной длине трубчатого стержня. Причем последний устанавливают в перебуренной части шпура.

При этом устье анкера размещают на контакте 9 руды и пород кровли. Затем в устьевой части шпура, пробуренной по руде, размещают заряд 10 ВВ и забойку 11. После этого инициируют взрыв. Взрывная волна действует на торец сердечника и вдавливает его в канал стержня, обеспечивая его распор. Кроме того взрывная волна проходит через канал 4 сердечника в полость стержня и воздействует на торец сердечника, вдавливается в канал трубчатой вставки и расклинивает глубинную часть стержня. Одновременно рудный слой 6 отбивается в выработанное пространство, при этом обнажается закрепленная анкерами кровля 8.

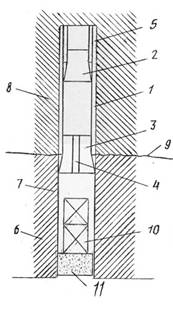

Рис. Способ заглубленной установки трубчатого анкера

Сердечники могут быть дополнительно связаны жестким стержнем, через который передается воздействие от сердечника 3 к сердечнику 2. Для снижения воздействия взрывной волны на сердечник 3 его торец может быть выпуклым или между торцом сердечника 3 и зарядом 10ВВ размещен демпфирующий элемент (забойника из глины).

Рис. Способ заглубленной установки трубчатого анкера
