Номер

29-153-03

Наименование проекта

Прибор для определения типа и концентрации носителей заряда в полупроводниках

Назначение

Измерение полярности и напряжения пробоя точечного контакта металл-полупроводник трехзондовым методом

Рекомендуемая область применения

Электротехника: для качественного определения типа электропроводности

Описание

Описание к ИЛ № 29-153-03

Результат выполнения НИР.

Тип носителей (дырки и электроны) определяется по полярности этого напряжения И пр, а концентрация n - по его величине с помощью отдельных номограмм в зависимости И пр= f(n) для каждого вида полупроводникового материала.

Прибор (см. рис.) работает следующим образом. После подачи сигнала «пуск» на крайние зонды измерительной головки 2 подается нарастающее однополярное напряжение с источника 1. Блок определения типа электропроводности 3 сравнивает напряжения на крайних зондах, измеренные относительно среднего вспомогательного, по знаку большего из напряжений индицирует светодиодом тип электропроводности (если +, то «р»; если -, то « n») и подключает пиковый детектор 4 к зонду с большим напряжением, т.е. к тому, на котором произойдет пробой. Во время пробоя, т.е. когда через образец потечет ток, срабатывает токовый компаратор 5, который защитит работающий в ждущем режиме цифровой вольтметр 6 и сбросит до нуля выходное напряжение источника 1.

Так как через образец ток пробоя протекает очень кратковременно, разогрева контакта не происходит и напряжение пробоя, которое определяется в этом случае концентрацией носителей заряда, точно измеряется цифровым вольтметром и хранится на нем до следующего измерительного цикла.

Прибор помещен в однотипный с цифровым вольтметром Ф 203 корпус и выполнен с применением микросхем 155 и 153 серий.

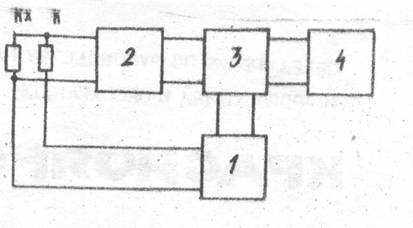

Рис. Прибор для определения типа и концентрации носителей заряда

в полупроводниках

Преимущества перед известными аналогами

С использованием прибора сокращено время, возросли точность и качество определения типа электропроводности и концентрации носителей заряда в полупроводниках методом пробоя точечного контакта

Стадия освоения

Внедрено в производство

Результаты испытаний

Обеспечивается стабильная работоспособность при эксплуатации

Технико-экономический эффект

Сокращение времени определения электропроводности в 2, 5 раза

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

16.05.2003
