Номер

25-052-03

Наименование проекта

Улучшенный коуш для крепления каната к опоре

Назначение

Упрошение монтажа и демонтажа каната

Рекомендуемая область применения

Строительство, лесная промышленность, лесозаготовки

Описание

Результат выполнения конструкторской разработки.

Для закрепления конца стального каната к опоре при помощи стандартного коуша требуется производить специальное расплетение и заплетение прядей каната между собой, что в полевых условиях производить сложно, и при этом снижается прочность стального каната.

Предложен улучшенный коуш для крепления каната к опоре, в котором не требуется расплетения прядей в канате.

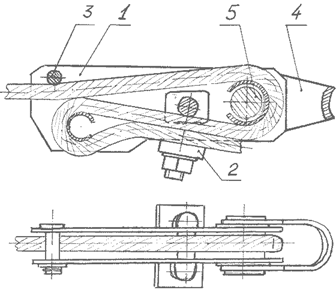

Конструкция нового коуша (см.рисунок) состоит из корпуса 1, стандартного зажима 2, опорного пальца 3 с головкой и шплинтом, грузовой скобы 4 и оси 5. Корпус выполнен сварным из двух пластинчатых щек, между которыми размещены два полукольца шириной чуть больше диаметра закрепляемого каната. В середине корпуса выполнено отверстие для размещения дуги стандартного болтового зажима.

Для размещения каната в корпусе коуша вначале вынимают ось и скобу, а затем расшплинтовывают палец и вынимают его из отверстия в корпусе. После этого конец каната обвивают вокруг первого и второго полукольца и прижимают его к средней ветви каната при помощи стандартного болтового зажима. Затем на место устанавливают грузовую скобу и ось и вставляют в отверстие опорный палец так, чтобы рабочая ветвь стального каната находилась внутри корпуса коуша. При работе коуша усилие в рабочей ветви каната передается через ось и грузовую скобу на опору, а за счет повышенного трения каната на двух полукольцах облегчается удерживающее усилие в стандартном зажиме.

Этим обеспечивается сохранность конца каната от смятия на месте установки зажима и упрощается монтаж и демонтаж каната.

Общий вид улучшенного коуша





Актуально в России и в мире

Железобетонная опора ппу труб с усиленным железобетонным щитом.

Преимущества перед известными аналогами

Не требуется расплетения прядей в канате.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Годовой экономический эффект - 50 тыс.руб. Снижение трудоемкости на 50%. Повышение прочности стального каната на 25%.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

12.05.2003
