Номер

20-049-03

Наименование проекта

Ключ универсальный КУ-450Р

Назначение

Механизация операций по свинчиванию-развинчиванию и автоматизация операций по захвату, удержанию на весу насосно-компрессорных труб.

Рекомендуемая область применения

Подземный и капитальный ремонт скважин, эксплуатируемых всеми видами оборудования, включая УЭЦН

Описание

Результат выполнения конструкторской разработки.

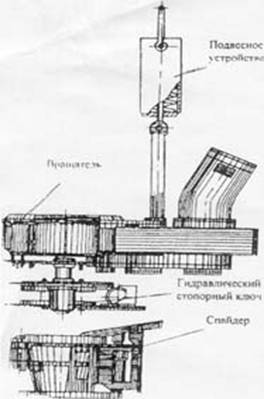

Основными узлами устройства являются: подвесное устройство, спайдер, вращатель, стопорный ключ, система отвода вращателя, гидросистема

Оригинальная система захвата труб исключает радиальную нагрузку на корпусные детали, что способствует повышению надежности и срока службы.

Спайдер с клиньевыми зажимами с устройством управления перемещения клиньев предназначен для работы со всеми видами труб.

Вращатель сдвоенный конструкции укомплектован дополнительным стопорным ключом, сблокированным с основным и работающим от его гидросистемы повышает безопасность работ при развинчивании замковых соединений бурильных труб и сильно затянутых труб НКТ без применения дополнительных средств.

Ключ позволяет производить реверс без разборки системы захвата простым перемещением рукоятки реверсивного гидрораспределителя. В этом случае происходит ускорение операций по свинчиванию труб (особенно НКТ) в случае, если труба «пошла не по резьбе».

Кроме четырех видов захватных устройств для труб (Ш 48, 60, 73, 89) ключ снабжен устройствами для захвата муфты бурильных труб (Ш 95, 86). Это создает возможность отвинчивания замковых соединений бурильных труб.

Преимущества перед известными аналогами

Надежность, долговечность, удобство в эксплуатации

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Снижение трудоемкости на 30%

Возможность передачи за рубеж

За рубеж не передаётся

Дата поступления материала

08.04.2003
