Номер

19-039-03

Наименование проекта

Усиление изоляции высоковольтных выпрямителей плавки гололеда на подстанции

Назначение

Усиление изоляции и надежности работы устройства плавки гололеда

Рекомендуемая область применения

Электрические подстанции

Описание

Описание к ил № 19-039-03

Частное техническое решение, имеющее самостоятельное значение.

Предлагается усилить изоляцию высоковольтных выпрямителей плавки гололеда на подстанции М-330 ВУ-1, ВУ-2.

При высоковольтных испытаниях выпрямительных устройств ВУ-1 и ВУ-2 устройства плавки гололеда высоковольтных линий (ВЛ-330-32) происходит пробой опорных изоляционных планок из стеклотекстолита на металлическую планку основания ВУ-1 и ВУ-2 (рис.1,а)

Предлагают усилить изоляцию опорных планок ВУ-1 и ВУ-2 относительно корпуса. Для этого необходимо упорядочить планки, вырезать металлическую стойку и закрепить изолирующую планку на опорном изоляторе на 10 кВ. Опорный изолятор закрепляется на основании выпрямителей. Это усиление необходимо сделать на 24-х опорных стойках. Усиливается надежность работы устройства плавки гололеда ВЛ-330-32 в зимних условиях.

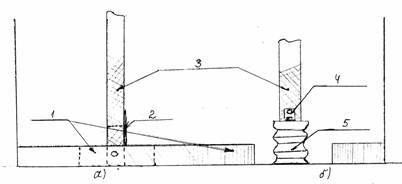

Рис. 1.Усиление изоляции высоковольтных выпрямителей ВУ-1 и ВУ-2.

а) до внедрения новшества;

б) после внедрения новшества.

1-металлическая стойка;

2-пробой;

3-стеклотекстолитовая планка;

4-угольник;

5-излятор.

Преимущества перед известными аналогами

Установка опорных изоляторов с стеклотекстолитом усиливает изоляцию и надежность работы устройства плавки гололеда

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Сокращаются материальные затраты, расход энергии и усиливается надежность работы устройства плавки гололеда ВЛ-330кВ в зимних условиях в 2-3 раза

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

10.05.2003
