Результат конструкторской разработки.

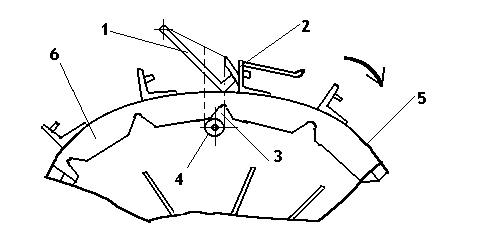

Противооткатный тормоз 1 включает ножевой элемент 2, к которому перпендикулярно присоединен рычаг 3 с копирующим роликом 4. Торцевая поверхность обода колеса 5 со стороны противооткатного тормоза выполнена в виде направляющей 6, представляющей собой чередование выступов и впадин. Направляющие при качении колеса 5 с почвозацепами копирует ролик 4.

При качении колеса 5 по стрелке ролик 4 рычага 3 под действием выступа направляющей 6 вначале перемещается к центру колеса, а затем начинает перекатываться по горизонтальной поверхности направляющей, обеспечивая тем самым жесткое прижатие ножевого элемента к ободу между его почвозацепами до тех пор, пока противооткатный тормоз 1 под воздействием почвозацепа не начнет перемещаться в сторону от колеса, а ролик 4 не будет катиться по другой наклонной поверхности выступа.

После прохождения почвозацепа ролик тормоза очистителя под воздействием уклона выступа снова возвращается на прямолинейный участок профиля, и процесс повторяется.
