Результат выполнения конструкторской разработки.

В сельском хозяйстве для измельчения фуражного зерна в основном используются молотковые мельницы типа КДУ-2,0, Эти мельницы оснащены колосниковой решеткой и предназначены для дробления только сухого зерна. При измельчении влажного зерна происходит забивание колосниковой решетки, для очистки которой необходимо останавливать мельницу. Процесс очистки мельницы является длительным и трудоемким.

Изготовлена и внедрена в производство трехступенчатая мельница ударного действия, позволяющая измельчать зерновые материалы любой влажности.

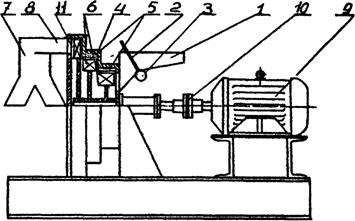

Трехступенчатая мельница ударного действия, содержит бункер 1, в котором установлен шибер 2, магнитная ловушка 3, многоступенчатый корпус 4, в котором установлены отбойные плиты 5 и ступенчатый ротор с рабочими элементами 6. К мельнице подсоединены расфасовочный узел 7 с рукавным фильтром 8 и дви­гатель 9 с муфтой 10. На последней ступени мельницы для регулирования степени измельчения зерна установлен сепарационный элемент 11.

Схема мельницы для влажного зерна

Мельнице работает следующим образом. Исходный материал (влажная пшеница, овес или другое зерно) шнеком или самотеком подается в бункер, из него через шибер и магнитную ловушку направляется на первую сту­пень мельницы. Зерно, столкнувшись с быстроврашающимися рабочими элементами, отбрасывается на отбойные плиты и, отразившись от них, вновь попадает на рабочие элементы. После такого многократного нагружения тонкая мука через сепарационный элемент попадает в расфасовочный узел. Измельченный материал при необхо­димости может быть расфасована в мешки или непрерывно выгружается в бункер-накопитель.

Мельница проста по конструкции, позволяет сни­зить трудоемкость процесса измельчения зерна, улуч­шить качество помола снизить энергозатраты и потери тонких фракций муки. За счет снижения запыленности улуч­шаются условия труда.
