Результат выполнения конструкторской разработки.

Схема реализации способа определения места разрыва труб поверхности нагрева котлоагрегата представлена на рис.

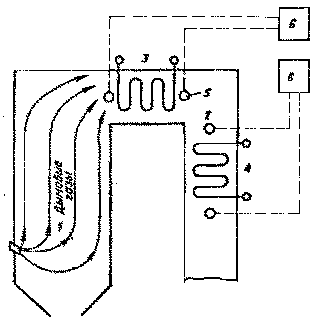

Рис. Способ обнаружения разрыва труб поверхности нагрева котлоагрегата

Способ осуществляется устройством, состоящим из топки 1 и газохода 2, в котором расположены поверхности нагрева 3 (пароперегреватель) и 4 (водяной экономайзер), а также установлены датчики 5 влажности, вторичные приборы 6 установлены на щите управления котлоагрегата.

Способ осуществляют следующим образом. При разрыве труб водяного .экономайзера 4 (или пароперегревателя 3) вытекающая вода быстро испаряется и образовавшийся пар (вытекающий пар) перемешивается с дымовыми газами, увеличивая их влажность. При этом возникает перепад влажности дымовых газов на входе и выходе экономайзера (пароперегревателя), который фиксируется датчиками 5 и выводится на вторичный прибор 6. Машинист котла включает систему защиты.

Опытным путем определен диапазон изменения температуры и влажности дымовых газов методом математического моделирования при различном количестве воды или пара, вытекающем через отверстие разрыва труб поверхностей нагрева котлоагрегата БКЗ-220/100Ф (расчетное топливо - интинский уголь), т.е. при различном размере разрыва.

Результаты оценки пределов изменения температуры м влажности дымовых газов при разрыве труб поверхностей нагрева приведены в табл.1 и 2.

Таблица 1

Сравнительные данные по обнаружению разрыва труб водяного экономайзера
(второй ступени по ходу газов) известным и предлагаемым способами

Таблица 2

Сравнительные данные по обнаружению разрыва труб пароперегревателя
известным и предлагаемым способами,

Анализ табличных данных показывает, что по измерению перепада температуры дымовых газов перед поверхностью нагрева и за ней может быть обнаружен только достаточно крупный разрыв (с количеством вытекающей воды или пара Д = 2,0-3,0 т/ч). Измерение разности влажности дымовых газов перед поверхностью нагрева и за ней позволяет обнаружить наличие гораздо меньшего разрыва (с количеством вытекающей воды или пара Д = 0,1-0,3 т/ч).

Использование в качестве косвенного параметра влажности дымовых газов позволяет исключить ложный останов и обнаружить небольшой разрыв труб поверхностей нагрева, а своевременный останов котлоагрегата предупреждает увеличение разрыва и повреждение соседних труб.
