Результат выполнения конструкторской разработки.

Электропечи конвейерные предназначены для беспрерывного процесса термической обработки материалов, деталей и изделий в производстве полупроводниковых и электровакуумных приборов. Могут применяться в других производствах для прецизионных термических процессов, в т. ч. в хлебопекарной, кондитерской промышленности, для копчения рыбных и мясных продуктов, а также в стекольной промышленности.

Электропечи позволяют осуществлять различные технологические процессы, в том числе: сушку, отжиг, пайку припоями.

В ОАО «Термотрон» разрабатываются различные модификации электропечей: конвейерных и работающих самостоятельно. Печи выпускаются как газонаполненные, так и с воздушной средой. Количество регулируемых зон нагрева в печах колеблется от 3 до 12.

Конвейерная электропечь «Ангара-4» - это электропечь сопротивления газонаполненная, предназначена для окисной обработки рамок в среде влажного водорода в производстве вакуумных люминесцентных индикаторов, а также для других термических процессов. Электропечь представляет собой конструкцию корпусного типа и содержит камеру загрузки, металлический муфель, разделенный на зоны нагрева, конвейерную ленту для перемещения обрабатываемых изделий, нагреватель над лентой в виде проволочной витой спирали, расположенный в рабочих зонах печи и имеющий возможность регулирования по высоте относительно ленты, камеру - холодильник, привод, пульт управления. Электропечь оснащена системой автоматического регулирования температуры, скорости движения конвейерной ленты, цифровой индикацией параметров.

Печь изготавливается в климатическом исполнении УХЛ для категории помещения 4.2 по ГОСТ 15150-69.

Для размещения печи на месте ее эксплуатации необходимы:

1.Площадь не менее 40 м ² (с учетом рабочих мест операторов - проходов);

2.Объем помещения не менее 80 м ³.

Для эксплуатации печи в нее необходимо подать:

-воду оборотную под давлением не менее 0,3 МПа (3 кгс/см ²) расходом не менее 2м ³/час;

-азот по ОСТ 11050.003-83 под давлением не ниже 0,2 МПа (2кгс/см ²), расходом не менее 20 м ³/час;

-водород по ОСТ 11050.003-83 под давлением 0,15 МПа (1,5 кгс /см ²), расход не менее 7 м ³/час;

-cжатый воздух по ГОСТ 17433-80 под давлением не менее 0,15 МПа (1,5 кгс/см ²), расходом не менее 3 м ³/час.

Если печь эксплуатируется с увлажненными газами, то для ее работы требуется (при необходимости) по 70 л деионизированной воды в каждый увлажнитель с дневным расходом не менее 2 л.

Монтажная схема электропечи представлена на рис. 1. Схема расположения зон нагрева печи дана на рис. 2.

Печь обеспечивает высокое качество обрабатываемых изделий, проста в управлении, надежна и удобна в работе.

Возможны поставки готовых электропечей, их монтаж и запуск, обучение специалистов, обеспечение запасными частями, проектирование и изготовление по специальным заказам.

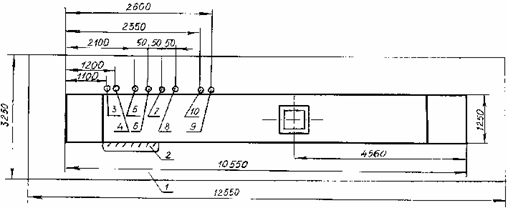

Монтажная схема электропечи «Ангара-4»

Рис. 1

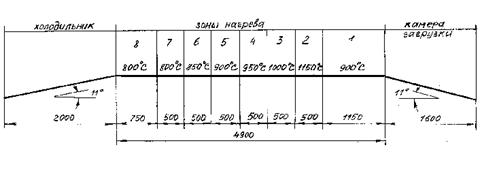

Схема расположения зон нагрева электропечи «Ангара-4»

Рис. 2
