Номер 04-031-03 |
|
Наименование проекта Вулканизатор сварочных кабелей |
|
Назначение Восстановление поврежденных участков изоляции сварочных кабелей марок НГРШР ГОСТ 7866.1-76, КГ ГОСТ13497-77 и др. |
|
Рекомендуемая область применения Машиностроение, судостроение, судоремонт, строительная индустрия |
|
Описание Результат выполнения конструкторской разработки. Переносной вулканизатор (см. рис.) состоит из сварной станины 1 с установленными на ее основание через изолятор 2 нижним нагревателем3, имеющим сменные вкладыши 4, и на направляющих станины - верхним нагревателем 6 также со сменными вкладышами 5. Перемещение верхнего нагревателя по направляющим осуществляется вращением винта 7 через штурвал 8. Внутренний диаметр вкладышей 4 и 5, изготовленных из меди, выполняется в размер от 13 до 22 мм, что позволяет восстанавливать изоляцию сварочных кабелей с сечением жил от 16 до 50 кв.мм. В конструкции нагревателей 3 и 6 предусматриваются круговые пустоты для установки электродвигателей, с помощью которых производится нагрев резины и горячая вулканизация поврежденных участков кабеля. В электросхему вулканизатора включается термореле для поддержания заданного температурного режима. Для вулканизации используется починочная резина марок ПИ-35, ПШ-35, ПШ-40, ПШН-40 по ТУ 16.503.11-73. По окончании вулканизации и остывания кабеля производится зачистка облоя и вулканизированного слоя на концах участка для обеспечения плавного перехода к основной изоляции.

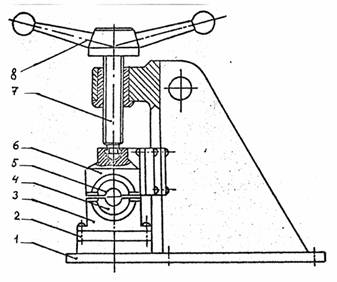

Рис. Вулканизатор сварочных кабелей. |
|
Преимущества перед известными аналогами Малая материалоемкость, наличие автоматического устройства поддержания заданного температурного режима, компактность, простота конструкции. |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|
Технико-экономический эффект На 15-20% сокращены расходы на эксплуатацию новых сварочных кабелей за счет ремонта поврежденных. |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 31.03.2003 |
