Результат выполнения конструкторской разработки.

Теплогенератор может быть использован в сушильных и тепловых агрегатах отраслей сельского и коммунального хозяйства, а также в промышленности и строительстве.

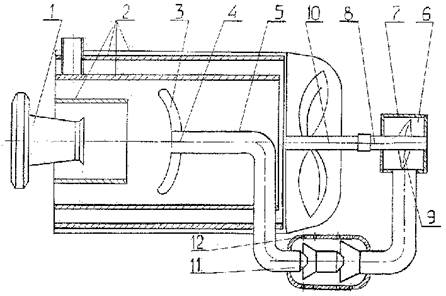

Теплогенератор содержит (см. рисунок) источник тепла 1, горелку с вентилятором, систему труб 2, вставленных одна в другую с зазором. Теплогенератор содержит экран 3 в виде тарелки, размещенной во второй трубе с зазором, при этом в экране выполнено отверстие 4, соединенное трубой 5 с газовой турбиной 6, выполненной в виде цилиндра 7, с размещенным внутри валом 8 с жестко закрепленными на нем лопатками 9. Вал установлен с возможностью вращения, кроме того вал турбины соединен с валом вентилятора 10, закрепленного на выходе теплого воздуха из теплогенератора, а в трубе выполнены конусные втулки 11, вставленные одна в другую с зазором, для эжекции воздуха, при этом труба в месте соединения втулок перфорирована отверстиями 12. Таким образом, предложенный теплогенератор с приводом вентилятора от газовой турбины может работать без индивидуального привода (электропривода), что значительно экономит расход электроэнергии.
