Номер

81-009-03

Наименование проекта

Метод дифференцированного измерения криосолифлюкционного смещения грунтов

Назначение

Измерение деформаций смещения грунтов на склонах

Рекомендуемая область применения

Инженерная геокриология

Описание

Результат выполнения научно-исследовательской работы.

Известен дифференциальный измеритель смещений, включающий полый репер, отверстия с клапанами, соединительные стержни, датчики омического сопротивления (Жигарев Л.А., 1967).

Недостатками лифференциального измерителя смещений являются: ограниченные функциональные возможности, которые не позволяют измерять полный комплекс деформаций грунтов на склонах в области вечной мерзлоты; искажение замеров за счет сползания показаний проволочных датчиков во времени; необходимость применения сложной гидроизоляции; сложность и трудоемкость обработки результатов измерений; нестабильность работы датчиков в результате заедания стержней в клапанах при развитии пучения и осадки.

Предлагаемый автором метод позволяет расширить функциональные возможности прибора за счет измерения нормальных деформаций грунтов и непрерывной записи этих деформаций и деформаций смещения грунтов по глубине деформирующегося слоя.

Сущность метода измерения деформаций смещения грунтов на солифлюкционных склонах заключается в обустройстве специального полого репера с установкой в нем вертикальной и горизонтальной составляющих определения нормальных деформаций жесткого типа (рис. 1). Таким образом, данное устройство предусматривает определение величин криогенной и гидрогенной десерпции, с одной стороны, и вязкопластического течения грунтов, с другой.

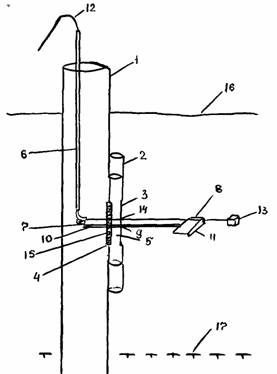

Рис.1.

1 -репер, 2- трубка со сквозной прорезью 3,4- сквозной паз, 5- втулка,

6 - измерительный стержень, 7- горизонтальный измерительный стержень,

8 - пластина, 9 - отверстие, 10 - ограничитель хода, 11 - бортик пластины,

12 - гибкий шнур, 13 - марка, 14 - отверстие во втулке, 15 - гидроизоляция,

16 - поверхность грунта, 17 - граница оттаивания

Преимущества перед известными аналогами

Повышение точности измерения деформаций смещения грунтов на склонах в десятки раз

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Годовой экономический эффект более 1 млн. руб. в год по Забайкальскому региону

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

20.09.2006
