Номер

81-003-03

Наименование проекта

Роторная мельница

Назначение

Для измельчения материала

Рекомендуемая область применения

Горная промышленность, медицина, с/х и т.п.

Описание

Результат выполнения научно-исследовательской работы

Мельница содержит раму 1 на которой установлен цилиндрический корпус мельницы 2. В нижней части образующей корпуса расположен люк 3 и лоток 4 предназначенные для выемки измельченного материала. Сверху корпус закрывается резиновой прокладкой 5 крышкой 6. Для прижатия крышки к корпусу предусмотрены коромысло 7, имеющее по центру резьбовое отверстие, и штурвальная рукоятка 8 с резьбовой шпилькой. Внутри корпуса 2 расположен подшипниковый узел 9, который несет на себе нож-ротор 10 и шкив 11. Клиновой ремень соединяет шкив 11 и шкив 12, установленный на валу электродвигателя 13. Электродвигатель закреплен на подвижной плите 14, вращение которой относительно оси, соединяющей плиту с рамой 1, производится резьбовым соединением 15. Управление работой установки осуществляется с пульта управления 16. Пульт управления содержит реле времени 17 и магнитный пускатель 18. Между крышкой 6 и корпусом 2 установлен конечный выключатель 19.

Мельница работает следующим образом. Размалываемый материал укладывают в корпус мельницы 2. После этого его закрывают прокладкой 5 и крышкой 6. Сверху крышки 6 устанавливают коромысло 7, концы которого помещают в отверстия в корпусе 2. Предварительно установленной в ре6зьбовое отверстие коромысла 7 резьбовой шпильки со штурвальной рукояткой 8 производят прижатие крышки 6 через прокладку 5 к корпусу 2. При этом концевик выключателя 19 отжимается коромыслом 7. Это приводит к включению нормально разомкнутых контактов концевого выключателя 19 и соединению с общей электрической цепью катушки магнитного пускателя 18. Одновременно с замыканием электрической цепи дается команда готовности к пуску реле времени 17. Нажатием кнопки пуска с пульта управления 16 производится запуск электродвигателя 13 через реле времени 17 и магнитный пускатель 18. Электродвигатель приводит во вращение через шкив12, ременную передачу и шкив 11 нож-ротор 10. Вращаясь с большой скоростью, ножи разрушают материал до заданной по реле времени крупности зерен. После остановки двигателя и снятия крышки производится выгрузка порошка через люк 3 по лотку 4. Далее люк 3 закрывается и цикл повторяется.

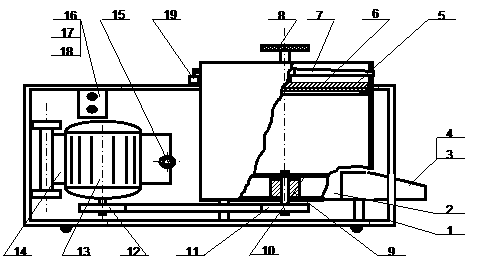

Рисунок.Роторная мельница:

1-рама; 2-корпус; 3-люк; 4-лоток; 5-прокладка; 6-крышка; 7-коромысло;

8-рукоятка штурвальная; 9-подшипниковый узел; 10-нож; 11-шкив ножа;

12-шкив электродвигателя; 13-электродвигатель; 14-плита подвижная; 15-резьбовое соединение натяжного устройства; 16-пульт управления; 17-реле времени;

18-магнитный пускатель

Преимущества перед известными аналогами

Повышение производительности, снижение энергозатрат, работа в полуавтоматическом режиме.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Годовой экономический эффект составит 18200 рублей.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

19.09.2006
