Номер

79-037-03

Наименование проекта

Устройство для определения порядка распайки кабельных жил в разъеме Sub-D

Назначение

Повышение оперативности ремонта манипуляторов "мышь"

Рекомендуемая область применения

Ремонт и сервисное обслуживание компьютеров

Описание

Данный материал является результатом научно-технической разработки автора.

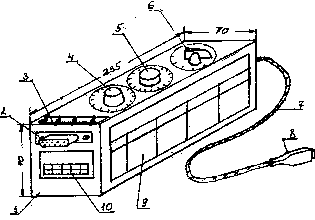

Устройство (см.рисунок 1) смонтировано в пластмассовом корпусе (1) с размерами 235х70х70. Состоит из разъема вилки s ub-d (2), монтажной платы (3) с 4 лепестками, трех галетных переключателей (4)-(6), отрезка кабеля (7) с разъемом-розеткой s ub-d (8) и двух шильников (9), (10) с инструкцией по использованию устройства.

Рис.1 Устройство определения порядки распайки кабельных жил в разъеме

Концы кабельных шил, идущих от манипулятора «мышь» к разъему s ub-d в любой последовательности припаивают к лепесткам (3), а разъем (8) устанавливают в порт СОМ 1 компьютера. Изменяет положение, в котором манипулятор оказывается работоспособным. Порядок распайки жил определяют по положениям подключателей с помощью инструкций (9) и (10). Разъем (2) используют для проверки работоспособности (исправности) устройства.

Использование данного устройства обеспечивает сокращение трудозатрат и времени ремонта манипуляторов «мышь».

Преимущества перед известными аналогами

Аналоги неизвестны

Стадия освоения

Способ проверен в лабораторных условиях - 5ЦНИИИ МО РФ

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Сокращение времени диагностики с 1-1,5 часов до 1-2 минут

Возможность передачи за рубеж

Возможна передача за рубеж
