Результат выполнения конструкторской разработки

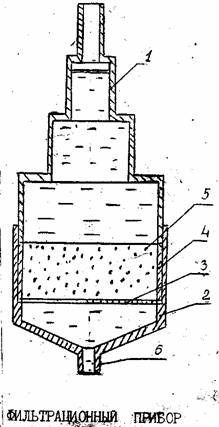

Состоит фильтрационный прибор из входной полости 1 (см. рисунок), выполненной со ступенчато изменяющимся по высоте сечением; выходной полости 2, внутри которой уложена поддерживающая сетка 3 и установлена обойма 4, заполняемая грунтом 5. В нижней части выходной полости расположен штуцер 6.

Работает прибор следующим образом.

В обойму, помещаемую в выходную полость, укладываются испытуемый грунт, входная и выходная полости соединяются, а в штуцер постепенно подается вода. По окончании замочки грунта штуцер закрывается, после чего заполняется водой входная полость.

Затем штуцер открывается и начинается фильтрация через грунт. По скорости падения уровня воды и площади сечения участка входной полости, в которой наблюдается падение уровня воды, рассчитывают коэффициент фильтрации грунта. Входная полость заполняется с таким расчетом, чтобы для слабопроницаемых грунтов падение уровней воды наблюдалось на участках с малым сечением полости и, наоборот, для высокопроницаемых - на участках с большим сечение.
