Результат выполнения конструкторской разработки

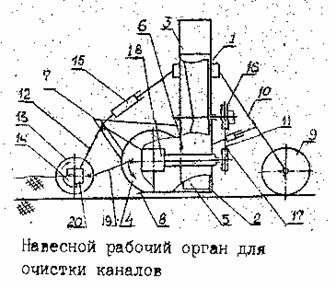

Устройство содержит основную раму 1 (см. рисунок) закрепленными на ней направляющим аппаратом 2 с выбросным окном 3 и шнековыми подавателями 4. Внутри направляющего аппарата установлен роторный метатель 5. В нижней части направляющего аппарата 2 имеется приемное окно 6, обрамленное боковыми открывалками 7 и нижним лемехом 8. Основная рама имеет опорное колесо 9 с подвесными рычагами 10 и гидроцилиндром управления 11. В передней части навесного рабочего органа посредством дополнительной рамы 12, шарнирно соединенной цапфами с осью шнековых подавателей, установлен режущий ротор 13 со съемными откосниками 14. Дополнительная рама представляет собой конструкцию, состоящую из 2-х Г-образных элементов, шарнирно опирающихся с обеих сторон на ось шнековых подавателей. Второй конец элемента является несущим, к нему шарнирно крепится режущий ротор. В верхней части элементы соединены поперечным брусом, имеющим в средней части кронштейн с дополнительным гидроцилиндром 15, который, в свою очередь, крепится к основной раме навесного рабочего органа и предназначен для перемещения режущего ротора в вертикальной плоскости.

Навесной рабочий орган для очистки каналов работает следующим образом. При движении агрегата вдоль канала навесной рабочий орган трактором перемещается по дну канала, опираясь на опорное колесо, одновременно от ВОМ трактора осуществляется привод рабочих органов. Вращение от ВОМ трактора передается на блок, установленный на валу роторного метателя, и через клиноременную передачу, конический редуктор - на привод шнековых подавателей, и далее через приводной вал и конический редуктор обеспечивается функционирование режущего ротора. В процессе работы гидроцилиндр управления позволяет регулировать заглубление в слой данных отложений режущего ротора на требуемую глубину, благодаря чему обеспечивается вспушивание ила на глубину хода нижнего лемеха. Вспушенный слой ила формируется в валок шнековыми подавателями и поступает в приемное окно направляющего аппарата на лопасти роторного метателя, выбрасывающего грунт через выбросное окно на противоположную от агрегата сторону. Очистка стенок канала от отложений с последующей их подачей на метатель осуществляется с помощью откосников и боковых открылков.
