Результат выполнения конструкторской разработки

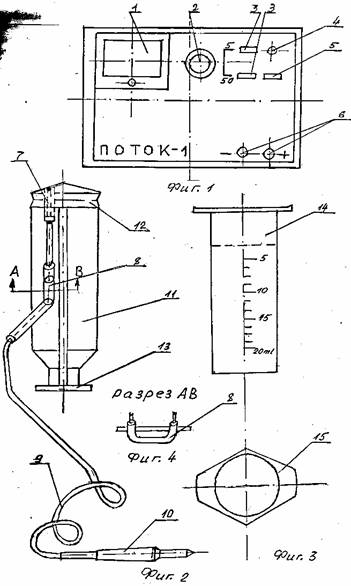

Состоит из миллиамперметра 1 (см. рисунок) с ручкой 2 регулятора тока в цепи пациента, кнопки 3 включения диапазонов «5» и «50», глазка 4 сигнальной лампы, кнопки 5 выключателя устройства, выходных клемм 6 «+» и «-» для подключения токоподводов. Активный электрод 7 устанавливают с помощью крепления 8 провода 9 с наконечником 10 к поршню 11 с прокладкой 12 и ручкой 13, при этом поршень с прокладкой и активным электродом устанавливается в пластмассовою цилиндрическую ванночку 14, причем основание ванночки выполнено с овальными боковыми упорами 15. Ванночку наполняют доверху свежеприготовленным и слегка подогретым (28-30 ⁰С) раствором лекарственного вещества и прикладывают основанием к коже век. Устанавливают уровень жидкости так, чтобы ткани глаза омывались лекарственным раствором, при этом открытый глаз больного полностью погружается в жидкость. Электрод присоединяют через провод с наконечником к клемме, второй электрод устанавливают на задней поверхности шеи пациента. Нажатием кнопки загорается сигнальная лампа, устанавливается требуемый диапазон тока «5» и затем медленным поворотом ручки регулятора тока устанавливается необходимая его величина на миллиамперметре. При этом сила тока устанавливается по нарастающей от 0,5 до 1,5 мА.

Фиг. 1 - общий вид

Фиг. 2 - поршень с прокладкой и электродом

Фиг. 3 - цилиндрическая ванночка, основание

Фиг. 4 - крепление провода к поршню
