Результат выполнения конструкторской разработки.

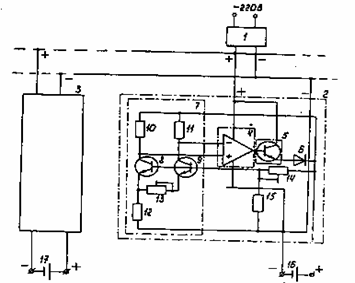

Устройство содержит выпрямитель 1 (см.схему), к выходу которого подключены ответвительные коробки 2, 3 по числу аккумуляторных батарей, находящихся на хранении.

Основу электрической схемы составляет стабилизатор напряжения, выполненный по схеме источника опорного напряжения с напряжением"завершенной зоны", содержащей схему защиты от короткого замыкания выхода, встроенную в операционный усилитель 4, усилитель 5 мощности на транзисторе, диод 6 защиты от обратного напряжения, дифференциальный усилитель 7. Этот усилитель выполнен на двух транзисторах 8, 9 и четырех сопротивлениях 10, 11, 12, 15.

Кроме того, в состав схемы входят подстроечный потенциометр 14 и регулировочный потенциометр 13. К выходам ответвительных коробок подключаются аккумуляторные батареи 16, 17.

Выходы транзисторов дифференциального усилителя соединены с входами операционного усилителя, выход которого соединен со входом усилителя мощности. Выход усилителя мощности соединен через диод защиты от обратного напряжения, соединенный с плюсовым выходом ответвительной коробки. Входы транзисторов соединены друг с другом и подключены через подстроечный потенциометр к плюсовому выходу ответвительной коробки 2 и через резистор 15 к минусовом выходу. В стабилизатор введен регулировочный потенциометр, включенный между эмиттерами транзисторов дифференциального усилителя.

Устройство работает следующим образом.

К выходам ответвительных коробок подключаются исправные и полностью заряженные аккумуляторные батареи, находящиеся на хранении. С помощью подстроечного потенциометра устанавливают уровень напряжения стабилизатора, равный ЭДС заряженной батареи. Соответствующий уровень напряжения определяют по нулевому показанию миллиамперметра, который включается последовательно с батареей к выходу ответвительной коробки. В процессе саморазряда величина ее ЭДС снижается и в цепи батареи появляется ток, заряжающий ее, установленного уровня.

Таким образом, выполнение стабилизатора по схеме источника с напряжением"ширины запрещенной зоны", а также введение в устройство регулировочного потенциометра повышают точность компенсации саморазряда аккумуляторных батарей, позволяя точно задавать на зарядном источнике и изменять этот уровень в зависимости от температуры окружающей среды, снизить энергопотребление и исключить влияние нестабильностей напряжения питающей сети. В результате увеличивается срок службы батарей и отпадает необходимость в систематическом контроле их состояния, что повышает эксплуатационные свойства устройства. Кроме того, устройство защищено от аварийных режимов - неправильных включений батарей и от коротких замыканий на выходах ответвительных коробок.
