Результат выполнения конструкторской разработки.

Жатка состоит из очесывающего устройства и наклонной камеры.

Очесывающее устройство (см. рис.) представляет собой раму, на которой смонтированы передний (1) и задний (2) очесывающее барабаны, а также шпековый транспортер (3). На очесывающих барабанах расположены гребенки (4). Рабочая зона барабанов и шпека закрыта кожухами (5), предотвращающие потери зерна (семян).

Наклонная камера состоит из корпуса (5), внутри которого смонтирован цепочно-планчатый скребковый транспортер (7). Жатка навешивается на комбайн с помощью торсионной подвески, которая позволят копировать рельеф местности в продольном и поперечном направлении.

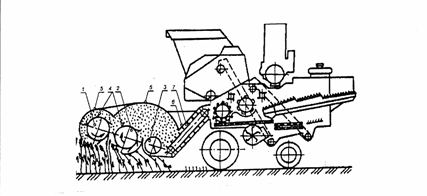

Рис. Жатка навесная очесывающего типа «Озон-4»

Принцип действия состоит в обмолоте растений путем их очеса гребенками, расположенных на двух барабанных жатках. При этом стебель растения захватывается гребенками и протягивается сквозь щель между ними, освобождаясь от зерна (семян). Хлебная масса под действием инерции и воздушного потока перемещается к наклонной камере, которая подает ее в молотилку комбайна для частичного домолота и сепарации.
