63-009-03

Наименование проекта

Ремонт старых трубопроводов

Назначение

Для замены участка стальных водопроводных труб с утонченной стенкой, в случаях невозможности применения сварки

Рекомендуемая область применения

Тепло и водоснабжение

Описание

Результат выполнения конструкторской разработки

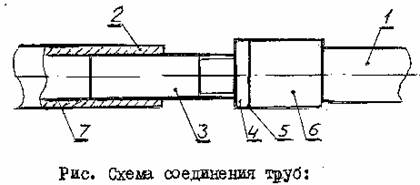

У длительно эксплуатируемых трубопроводов ножовкой вырезают разрушенный участок трубы и заменяют его новой трубой 1 (см. рисунок) с конической резьбой на конце. Для соединения его со старой плетью в обрез ее трубы 2 запрессовывают патрубок 3 с резьбовым сгоном снаружи, содержащим контрогайку 4, уплотнение 5 и муфту 6.

Глубина запрессовки гладкого участка патрубка достаточна в размере 2…3 диаметра внутренней части трубы. Для этого она выравнивается фрезой или напильником и перед запрессовкой патрубка покрывается уплотнительным средством 7 - водостойким клеем или густой минеральной краской. Для большего уплотнения трубопровода горячего водоснабжения резьбовую часть патрубка удлиняют до обреза трубы 2 и устанавливают здесь еще одну контрогайку с уплотнением, умеренно затягивая ее в последнюю очередь.

Преимущества перед известными аналогами

Предложена замена сварному варианту соединения труб при их ремонте. Отпала необходимость удаления целой плети труб с поврежденным участком

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Годовой экономический эффект от замены узла одной плети трубопровода 2 тыс. рублей

Возможность передачи за рубеж

За рубеж не передаётся

Дата поступления материала

26.12.2002
