Номер

42-013-03

Наименование проекта

Станок для гибки водогазопроводных труб

Назначение

Дляч гибки водогазопроводных труб сечением от 1/2 до 1 1/4 дюйма механическим способом без нагрева.

Рекомендуемая область применения

При производстве труб на машиностроительн6ых и литейных предприятиях, при монтаже труб

Описание

Описание к ИЛ № 42-013-03

Данная работа является результатом выполнения конструкторской разработки.

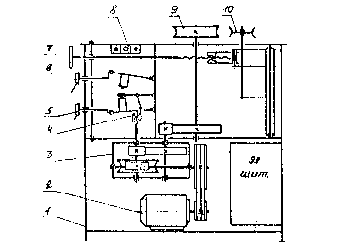

Станок (см. рисунок) имеет стол 1, представляющий собой жесткий сварной корпус, на котором смонтированы все узлы и электрооборудование. Крутящий момент от электродвигателя 2 через понижающие передачи комбинированного редуктора 3 передается на ведущий ролик. Ведущий 9 и поджимной 10 ролики - парные для каждого размера труб.

Следящее устройство 4 представляет собой электромеханический узел. Через систему рычагов механическое звено связано непосредственно с винтом редуктора. За время рабочего цикла или реверсированного обратного хода пара винт-гайка увлекает за собой в ту или другую сторону рычаг, ход которого ограничен двумя конечными электровыключателями, имеющими свою регулировку. Один из выключателей работает для настройки механизма 5 исходной точки, другой - для регулировки механизма 6 гибки трубы на заданный угол.

Принципиальная схема станка

Изменение межцентрового расстояния для каждого комплекта роликов, а также удаление трубы из рабочей зоны осуществляется с помощью поджимного механизма 7.

Преимущества перед известными аналогами

Станок работает без дорновых оправок. Исключен предварительный нагрев труб.

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

В 2 раза повысилось качество продукции.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

06.01.2003
