Номер

42-011-03

Наименование проекта

Подвесная самоустанавливающая рейка

Назначение

Для использования совместно с нивелиром при определении разности отметок и прогибов стальных стропильных ферм способом геометрического нивелирования их нижних поясов.

Рекомендуемая область применения

Строительство, для нивелирования нижних ездовых поясов крановых путей подвесных кранов.

Описание

Описание к ИЛ № 42-011-03

Данная работа является результатом выполнения конструкторской разработки.

Подвесная самоустанавливающая рейка (см. рисунок 1) состоит из магнитного подвеса 1 и стандартной нивелирной рейки 2.

Рис. 1. Подвесная самоустанавливающаяся рейка

Магнитный подвес (см. рисунок 2) представляет собой разъемную конструкцию, состоящую из магнитной головки 2, предназначенной для фиксирования рейки на внешней горизонтальной поверхности элемента нижнего пояса обследуемой фермы и соединительной втулки 1.

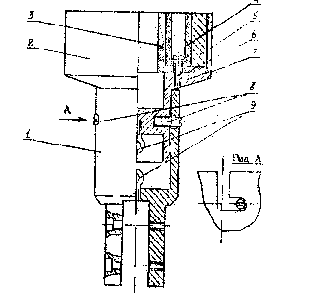

Рис. 2. Магнитный подвес

Магнитная головка состоит из корпуса 7, имеющего форму ступенчатого цилиндра. В верхней части корпуса имеется посадочное гнездо, в котором размещены магнитопровод 3 и постоянный магнит 5, крепящиеся к корпусу посредством стопорного кольца 4 и винтов 6. Внизу корпуса расположена цилиндрическая полость с гнездом, в которое при помощи резьбы установлена серьга 9.

Втулка служит для скрепления нивелирной рейки с магнитной головкой посредством байонетного соединения, для чего в ее стенки сделаны Г-образные прорези, а на корпусе магнитной головки сбоку установлены при помощи резьбы две диаметрально расположенные шпильки 8. В полке втулки по центру выполнено сквозное отверстие с метрической резьбой, в которое ввинчена другая серьга. Цилиндрическая полость магнитной головки и внутренняя поверхность полки втулки образуют камеру, в которой размещена стальная струна, прикрепленная своими концами к серьгам.

С целью облегчения конструкции магнитного подвеса, корпус магнитной головки, стопорное кольцо и соединительная втулка изготовлены из алюминиевого сплава. В конструкции подвеса применены магнитопровод и кольцевой магнит от стандартной динамической головки.

Нивелирование нижнего пояса стропильной фермы осуществляется по следующей технологической схеме. На площадке для обслуживания технологического оборудования устанавливается и приводится в рабочее положение нивелир. Мостовой кран, выполняющий грузоподъемные операции в пролете здания, устанавливается под нижним поясом обследуемой фермы. С рабочей площадки мостового крана производится подвешивание рейки к нижнему поясу фермы. Перемещением корпуса нивелирной рейки вверх магнитный подвес, закрепленный на рейке при помощи соединительной втулки, подводится к нижней горизонтальной поверхности пояса фермы и посредством магнитного поля, образованного магнитной системой головки и элементами фермы, фиксируется на нем. Затем производится разъединение магнитной головки со втулкой, неподвижно скрепленной с нивелирной рейкой, для чего рейку поворачивают вокруг своей оси против часовой стрелки до упора и приопускают вниз на высоту, определенную длиной стальной струны. В точке подвеса снимают отсчет по черной стороне рейки.

Преимущества перед известными аналогами

Исключено изготовление и использование при нивелировании стропильных ферм специальных подмостей.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике устройства

Технико-экономический эффект

На 25% повысилась производительность труда и улучшились его условия.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

09.12.2002
