Описание к ИЛ № 42-002-03

Данная работа является результатом выполнения конструкторской разработки.

Каждая стационарная пресс-форма состоит из основных оформляющих деталей (матрицы, пуансоны, знаки и др.) и вспомогательных деталей (передние и задние плиты, хвостовики и выталкивающие плиты).

Чтобы не изготавливать одни и те же вспомогательные детали для каждой пресс-формы разработали и изготовили универсальный блок, являющийся стационарной установкой, закрепляемой на литьевой машине по переработке термопластов (гранулированного полиэтилена, полистирола).

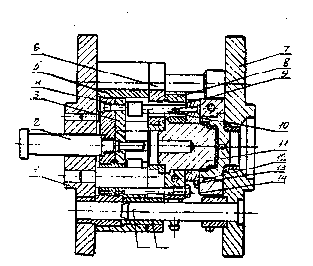

Блок состоит (см. рисунок) из задней плиты 1, хвостовика 2, выталкивающих плит 3 и 4, обоймы 5. Хвостовик и плиты 3 и 4 образуют выталкивающую систему. Плита 1, обойма и плита 6 жестко соединены между собой и прикреплены к подвижной плите литьевой машины, а передняя плита 7 - к неподвижной. Знакодержатель пресс-формы 8 и плита съема 9, имеющая удлиненные направляющие колонки 10, крепятся к подвижной плите, а матрица 12 - к неподвижной плите. Совмещение подвижной и неподвижной частей блока осуществляется втулками 15 и колонками 16. Пресс-форма крепится к блоку болтами 13 и 14. При движении подвижной части универсального блока с пресс-формой влево происходит размыкание пресс-формы при этом изделие остается в подвижной части на знаке 11. При дальнейшем перемещении подвижной части хвостовик доходит до упора литьевой машины, выталкивающая плита, действуя на направляющие колонки плитой съема, снимает изделие со знака. Снятое изделие падает в установленную под блоки тару.

Для смены пресс-формы надо разомкнуть литьевую машину, отвернуть болты, снять пресс-форму, установить новую и завернуть болты.

Универсальный блок к литьевой машине ДА-3130-125
