Результат конструкторской разработки.

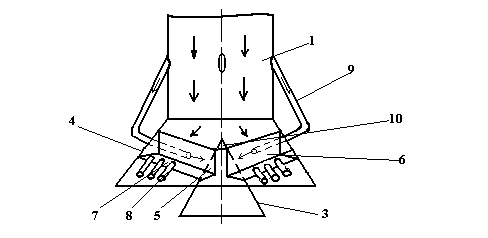

Устройство содержит воздуховод 1 с диффузором 2 и коаксиально расположенный по оси диффузора 2 полый конус 3 с окнами 4. На боковой стенке диффузора 2 выполнены отверстия 5, повторяющие форму окон 4. Между диффузором 2 и конусом 3 установлены радиальные патрубки 6, закрепленные на их боковых стенках по периметру окон 4 и отверстий 5. Отверстия 5 и окна 4 имеют форму треугольников, основания которых расположены в плоскости, перпендикулярной оси диффузора 2, а патрубки 6 - форму призмы. Основания радиальных патрубков 6 выполнены с перфорацией и снабжены проточными телескопическими насадками 7, установленные в отверстиях перфорации. Устройство может быть снабжено задвижками 8, установленными в радиальных патрубках 6 вдоль их оснований. Устройство дополнительно содержит отводы 9, одни концы которых присоединены к воздуховоду 1, а другие размещены коаксиально в радиальных патрубках 6 и направлены навстречу друг другу. В корпусе 3 установлен отражательный экран 10.

Устройство работает следующим образом. Приточный воздух подают в воздуховод 1, из которого часть воздуха поступает через отводы 9 в радиальные патрубки 6 и далее через окна 4 радиальными струями во внутреннюю полость конуса 3. После соударения радиальных струй друг с другом во внутренней полости полого конуса 3, где происходит гашение их скоростей, поток воздуха поступает в помещение с пониженной скоростью. Наличие в конусе 3 над окнами 4 отражательного экрана 10 позволяет осуществлять направленное течение воздуха в полом конусе 3. Другая часть воздуха проходит через воздуховод 1, обтекает радиальные патрубки 6 и истекает в помещение. За счет предварительного разделения потоков воздуха уменьшается количество воздуха, проходящего по диффузору 2, и обеспечивается более быстрое гашение скорости и температуры воздушного потока. В результате эжекционного действия радиальных струй дополнительное количество внутреннего воздуха помещения поступает по радиальным патрубкам 6 во внутреннюю зону воздушной стуи через перфорацию в основаниях радиальных патрубков, в проточные телескопические насадки 7, а также во внутреннюю полость конуса 3 к внутренним границам кольцевой струи. Все это влияет на степень смешения приточного воздуха с внутренним и на гашение скорости и температуры истекающих струй. При турбулентном взаимодействии спутных струй, истекающих из диффузора 2 и конуса 3, происходит дальнейшее гашение скорости воздушного потока.
