Результат конструкторской разработки.

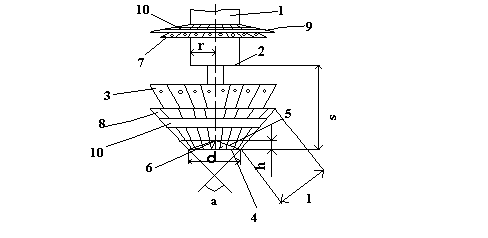

Воздухораспределитель содержит приточный патрубок 1, соосно расположенный на его выходе 2 отражатель, выполненный в виде полого усеченного конуса 3 с заглушенным меньшим основанием 4, установленный на основании 4 внутри конуса 3 конусный рассекатель 5, направленный вершиной 6 к выходу 2 патрубка 1, и размещенный на его наружной поверхности отражательный козырек 7, конус 3, рассекатель 5 и козырек 7 выполнены составными из дугообразных трапециевидных пластин, расположенных с перекрытием относительно одна другой, причем пластины конуса 3 и рассекателя 5 закреплены по периметру меньшего основания 4 конуса 3, а пластины козырька 7 - на приточном патрубке 1. Конус 3 имеет уголaпри вершине, не превышающий 60°, а длинаlего образующей, высотаhрассекателя 5 и диаметрdменьшего основания 4 конуса 3 определяют соответственно из уравнений:

l=(2,5 - 3,0)ґr

h= 0,3 r

d= 2t+ (0,3 - 0,44) s,

гдеr- радиус приточного патрубка на выходе;

s- расстояние от выхода приточного патрубка до меньшего основания конуса.

Воздухораспределитель снабжен дополнительными отражателем 8 и козырьком 9, выполненными составными из дугообразных трапециевидных пластин, расположенных с перекрытием относительно одна другой, шарнирно присоединенных соответственно к меньшему основанию 4 снаружи усеченного конуса 5 и патрубку 1 под основным козырьком 7 с возможностью изменения угла наклона к их наружной поверхности, причем основные отражатель 8 и козырек 9 выполнены перфорированными.

Приточный воздух поступает из приточного патрубка 1 внутрь полого усеченного конуса 3, где основная струя воздушного потока разворачивается. Отраженная струя искривляется и замыкается на основную струю в результате эжекционных свойств струй. У отражательного козырька 7 струя воздуха разворачивается и подается в помещение. Часть основного потока воздуха проходит через перфорацию в усеченном конусе 3 и направляется дополнительным отражателем 8 на струю воздуха, которая подается с отражательного козырька 7. При соударении указанных потоков происходит гашение скорости воздушного потока. Часть отраженного потока воздуха проходит через перфорацию козырька 7 и направляется дополнительным козырьком 9 в помещение. При турбулентном взаимодействии указанных параллельных потоков происходит гашение скорости воздушного потока. При разделении потоков также происходит гашение скорости воздушного потока.

Дополнительное регулирование степени затухания скорости воздушного потока достигается изменением углов наклона дополнительных отражателя 8 и козырька 9 и закреплением их в определенном угловом положении посредством стяжки 10 и крепежных элементов.
