Результат конструкторской разработки.

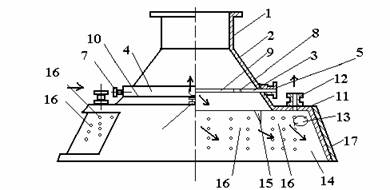

Воздухораспределитель содержит корпус 1 с диффузорным патрубком 2, с выполненной в нем по меньшей мере одной кольцевой щелью 3 и охватывающим ее коробом 4 со штуцером 5 для отвода воздуха. Короб 4 снабжен дополнительными штуцерами 6-7 для подвода и отвода воздуха и радиальными перегородками 8, разделяющими его по меньшей мере на две приточные и расположенные диаметрально отсасывающие секции 9, 10, подключенные к штуцерам 6-7 соответственно для подвода и отвода воздуха. Воздухораспределитель дополнительно содержит горизонтальное плотное кольцо 11, охватывающее выход патрубка 2 со штуцерами 12 для отсоса пограничного слоя, и прикрепленный к нему дополнительный диффузор 13, образующий с патрубком 2 ступенчатый расширяющийся канал 14, размещенный в диффузоре 13 радиально разделенные вертикальные перегородки 15, прикрепленные к кольцу 11 и образующие секторные камеры 16, а штуцеры 12 для отсоса пограничного слоя подключены к камерам 16. Воздухораспределитель содержит регулятор потока, выполненный в виде полудиффузора 17, охватывающий дополнительный диффузор 13, с присоединенными к нему верхним и нижним полукольцами 14, 15, установленного с возможностью поворота и размещенного диаметрально приточным секциям, при этом дополнительный диффузор 13 выполнен перфорированным.

Приточный воздух поступает через корпус 1 в диффузорный патрубок 2. Для измерения направления истечения приточной струи необходимо подавать в приточные секции 9 воздух с избыточным давлением через штуцер 7. Одновременно в диаметрально расположенных отсасывающих секциях 10 необходимо создавать разрежение отсасывания пограничного слоя приточной струи через штуцер 5. Доя повышения устойчивости изменения истечения приточной струи последнюю направляют в дополнительный диффузор 13. При обтекании воздушным потоком кольца 11 за ним образуется замкнутая циркуляционная зона, давление в которой ниже атмосферного. Поперечный перепад давления на противоположных сторонах истекающей струи повышает устойчивость искривления струи. Для дальнейшего повышения устойчивости изменения направления истечения струи отсасывают воздух из циркулярной зоны 12 через штуцеры 12, повышая поперечный перепад давления между противоположными сторонами струи. При установке диффузора 17 диаметрально приточным секциям 9 (со стороны циркуляционной зоны) обеспечиваются лучшие условия естественной эжекции (через перфорацию) с наружной стороны искривленной струи и предотвращается подтекание окружающего воздуха к циркуляционной зоне. Все это позволяет уменьшить расход управляющей среды за счет обеспечения дополнительного перепада давлений, возникающих при указанных условиях. Для изменения направления истечения производится поворот полудиффузора 17 с полукольцами 14,15 к образующейся циркуляционной зоне (диаметрально соответствующей проточной секциям 9).
